Lugar de origen: | China |
Nombre de la marca: | Metalwork |
Certificación: | CE, ISO, CCC |
Número de modelo: | RWS-series |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Caja de Plywooden |
Tiempo de entrega: | 60 días |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 100 juegos al mes |
tensión: | 380V, 3PH, 50hz O modificado para requisitos particulares | Marca del robot: | Japón Kawasaki |
---|---|---|---|
Fuente de laser: | China Raycus, o Alemania IPG | Herramientas: | Personalizado |
Potencia: | 300W | Garantía: | 1 año |
Alta luz: | cortador robótico del plasma,Hidráulico de la máquina de corte |

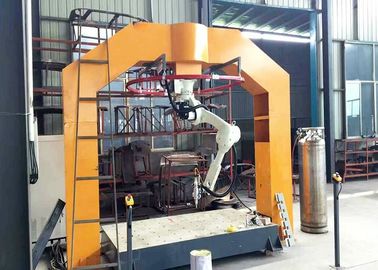

Estación del corte de la robótica de la serie 3D de RWS con el corte del laser de la fibra
La estación automática del corte de la robótica es fuente brazo del robot, regulador del robot y del corte consistidos en del laser. El robot se compone de cuerpo y de regulador del robot (soporte físico y software). Mientras que para la fuente que corta, es incluye generalmente fuente del corte del laser, el soplete cortador del laser (abrazadera), el refrigerador de agua, el etc.
robot del corte del laser de la fibra 3D
el robot de 3 dimensiones del corte del laser de la fibra es un dispositivo avanzado del corte del laser que corte de los procesos para las placas de metal multidimensionalmente y multi-direccional flexibles con la adopción del cabezal cortador especializado del laser de la fibra, del sistema de seguimiento capacitivo de la alta precisión, del módulo del laser de la fibra y del sistema robótico industrial. Utilizando el funcionamiento de la flexibilidad y de la rapidez .besides del robot según el tamaño de diverso objeto, puede hacer el corte tridimensional a los objetos irregulares por el cabezal cortador del laser de la fibra a través de la instalación formal e inversa del robot. También requiere la programación de enseñanza o la programación off-line según diversos productos y diversas pistas. Bajo la utilización del laser de transferencia de la fibra al cabezal cortador (el cabezal cortador del laser de la fibra se equipa del dispositivo de auto-siguiente especializado de la fibra y del dispositivo de transferencia de la trayectoria de la luz), y sistema focal, la máquina puede alcanzar el corte de las placas de metal tridimensionales multi-direccional.
Según los gruesos de las placas de metal, la opción del poder de la fibra es también diferente. Diversos sistemas de enfriamiento también se equipan del módulo del laser de diverso poder de asegurar el trabajo normal del módulo del laser. Para cumplir los requisitos del corte del cliente, necesitamos entretanto elegir el laser de la fibra con longitud conveniente según el semidiámetro de trabajo del brazo robótico y del tamaño de los objetos.
Características:
1. La mejor combinación de tecnología de la técnica sofisticada y del control numérico representa el nivel más avanzado del corte del laser.
2. Se adopta la construcción de la maquinaria importó el manipulante y seis acoplamientos del eje, e integra el equipo de rayo láser de la dirección en el brazo del robot. La combinación de brazo estable del robot de rayo láser y móvil puede realizar la producción de ningunos o de curva específica en espacio tridimensional. Por lo tanto, la operación conveniente, alta inteligencia y reduce grandemente la duración de ciclo, y puede asegurar su alta velocidad móvil, alta exactitud y alta confiabilidad.
3. Equipado del sistema de control móvil profesional puede asegurarse de que el efecto del corte y la mudanza estable, todo el esto hacen cortar una operación más conveniente y más fácil.
4. Cabezal cortador importado del laser de una precisión más alta, rápido-respuesta, precisión del corte. Coopere con la mano del CNC eficientemente, evitando estrellarse entre la cabeza del laser y el material de funcionamiento, así como asegurar el punto del corte para obtener calidad estable del corte.
5. La combinación de robot industrial y de laser de la fibra, asegura el proceso de trabajo completo. Diapositiva del corte del orden, sin el retratamiento. Acorte grandemente el proceso de trabajo, reduzca los costes de trabajo del molde, y también mejore el grado del producto y el valor añadido;
6. La cabeza del laser puede sostener la presión de gas 1.0Mpa. El equipo neumático de alta presión mejora la capacidad del corte del material difícil del corte tal como acero inoxidable.
7. Usando los robots industriales reduce grandemente el coste de sistema, reduce el coste del sistema eléctrico y el sistema mantenido, reduce el espacio del sistema.
Uso:
Disponible para los materiales del metal tales como acero atainless, acero de carbono, acero del silicio y titanio alee, los alwanys en campo del corte del three-dimentional. Ampliamente utilizado en diversas industrias fabriles, tales como la fabricación del automóvil, moldee la fabricación, el equipamiento médico, shipbuliding, la aviación, el hardware, la decoración, el servicio proceesing del metal a extranjero y otros.
Fuente de laser:
Fuente de laser de China Raycus o de Alemania IPG
Comparación entre la cortadora del laser de cinco ejes y el robot del corte del laser
Proyecto
|
Cinco laser del CO2 de la máquina tool+ del eje
|
laser industrial de la fibra de robot+
|
Velocidad de trabajo
|
Diversa velocidad según los materiales del pedazo del trabajo, el grueso del pedazo del trabajo y el poder del laser
|
Diversa velocidad según los materiales del pedazo del trabajo, el grueso del pedazo del trabajo y el poder del laser. Por ejemplo el acero de carbono del corte el 1.5MM con el laser 200w, la velocidad casi es 5m/min.
|
Gastos de mantenimiento del laser
|
InflationHe, Ne, CO2.etc, suma 30 RMB/Hour
|
Ninguna inflación del aire de la necesidad, vida por 100.000 horas.
|
Consumo de energía del sistema
|
Sobre 30KW
|
Dentro de 6KW
|
Tipo de enfriamiento
|
Refrigeración por agua, de gran capacidad
|
Debajo de 400W es la refrigeración por aire, sobre 400W es refrigeración por agua, pequeño volumen
|
Espacio del sistema
|
50-100m2
|
Dentro de 10m2
|
Coste auxiliar del oxígeno
|
Diferente según los materiales del pedazo del trabajo, grueso del pedazo del trabajo
|
Por ejemplo el acero de carbono dentro de 2m m, la dosificación O2 es cerca de 15 RMB/hour
|
Software programado off-line
|
AUTORIZACIÓN
|
AUTORIZACIÓN
|
Repetido colocando exactitud
|
Dentro de 50um
|
Dentro de 100um
|
Proceso de la gama
|
Metal y no metal
|
Metal
|
