Datos del producto:
Pago y Envío Términos:
|
| tensión: | 380V o modificado para requisitos particulares | Longitud de corte eficaz: | 6000m m/12000m m |
|---|---|---|---|
| Diámetro del tubo del corte: | 200-1400m m | Número móvil del árbol: | árbol 6 |
| Elipticidad del objeto: | el ≤1% | Grueso del corte del plasma: | Depende de fuente del plasma |
| Alta luz: | cortadora del plasma del tubo,equipo del corte del tubo del laser |
||

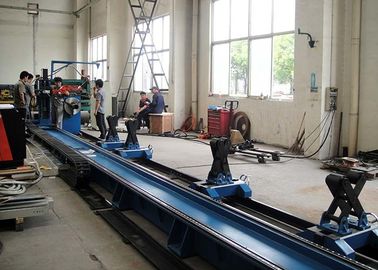

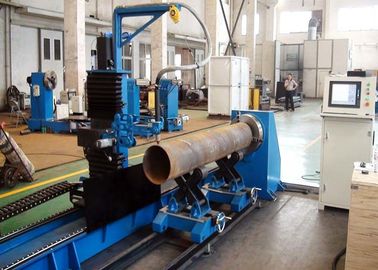

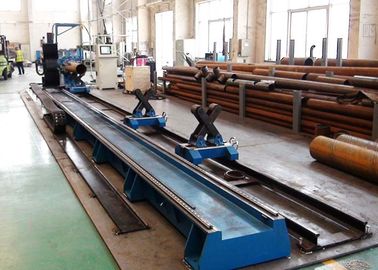

Diámetro modificado para requisitos particulares del tubo del voltaje 200-1400m m de la cortadora del tubo del plasma de la llama CNC4

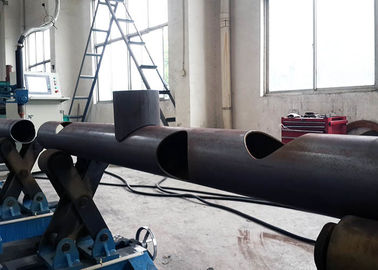

La cortadora de la intersección del tubo del CNC es el equipo especial del CNC que se utiliza para cortar el tubo del metal automáticamente. Puede realizar programa auto y el trabajo auto de la jerarquización del CNC para cualquier tipo común complicado de intertube e instalar tubos y no--intertube. Y puede cortar cualquier tipo cartabón de la soldadura al mismo tiempo. Este producto es ampliamente utilizado para la estructura de acero, la construcción naval, el puente y las industrias pesadas de la máquina.
Características:
1. El corte multiaxial de la intersección de la serie CNC4 es principalmente aplicado para el corte termal de la línea de la intersección y el extremo del diverso sistema de tubo. El material conveniente del objeto es acero suave y acero inoxidable, con el diámetro del tubo de la amplia gama: los 60mm~1.4m. El cabezal cortador se puede cambiar a la cabeza de la llama o a la cabeza del plasma según el requisito de clientes. Uno mismo-se alinea el rodillo de apoyo, que prevendrá despedir del objeto.
2. La transmisión del tubo de esta cortadora es tipo combinado del rodillo de apoyo de la tirada, cortando ángulo cruzado mínimo es 20°, proporciona tres clases de surco que tratan la función:
1) Surco fijo del ángulo: según el ángulo que entrada del usuario para cortar el surco (ángulo de surco máximo 60°).
2) Surco cambiado del ángulo: surco cambiado según ángulo de cara de dos intercross.
3) Surco del punto fijo: el usuario puede fijar vario el ángulo de punto especial (4 puntos o 8 puntos), ángulo de surco cambiará entre éstos el punto suavemente.
3. Función continua del corte: esta máquina tiene función de la línea corte continuo de varios intercross, sólo los datos de entrada de la necesidad para el tubo que corta para trabajar a máquina una vez, la máquina pueden acabar de cortar para varios intercross alinean automáticamente. Durante el procedimiento, no hay necesidad ninguna persona de controlar.
4. Configuración de componentes claves
| Tarjeta de control de la posición del movimiento | Googol GE-400-PCI |
| Sistema servo de la CA | Motor servo y conductor de la CA de Japón Panosonic de la serie A4 |
| Caja de engranajes | Reductor planetario de la precisión |
Parámetros técnicos:
| Modelo | CNC4-440 | CNC4-560 | CNC4-680 | CNC4-6140 | |
| Número móvil del árbol | árbol 4 | árbol 5 | árbol 6 | árbol 6 | |
| Diámetro del tubo del corte (milímetro) | ø=60-400 | ø=60-600 | ø=120-800 | ø=200-1400 | |
| Grueso del tubo del corte del plasma | δ1=depend en poder del plasma | ||||
| Longitud eficaz del objeto del corte (milímetro) | L1=12000mm (según el requisito de cliente) | ||||
| Elipticidad del objeto | el ≤1% | ||||
| Velocidad del corte (mm/min) | V=10-3000 | ||||
| Velocidad móvil (mm/min) | V0=10-6000 | V0=10-7900 | |||
| Ángulo axial del oscilación del soplete cortador | α=±45° (el plasma no debe tener interrupción actual) | ||||
| Grueso del oxicortado de la llama (milímetro) | 50 | ||||
Preguntas:
1. ¿Es usted una empresa comercial o la fábrica?
--- Somos fábrica que ocupa más de 100.000 m2, conelequipotécnicoexcelenteyprofesional,25personalesdelR&D, las después-ventasprofesionalescombinan, yalrededor200trabajadoresproduciendomásde1000máquinasde lossistemascada año.
2. ¿Su compañía suministra y construye las máquinas para adaptarse a las necesidades y a las especificaciones del cliente?
--- Sí, podemos por encargo la máquina según sus requisitos.
3. ¿Cuál es sus ventajas sobre la máquina de sus competidores?
--- Nuestras máquinas se pueden equipar de la alta configuración, y los componentes principales son de marcas famosas. Tenemos sistema estricto del control de calidad, sistema de la tecnología de proceso, tecnología innovamos sistema.
4. ¿La máquina viene con una garantía?
--- Ofrecemos un año de garantía, durante este tiempo, si algunas piezas rotas, nosotros envían un nuevo al cliente gratuitamente, y también suministramos en línea la dirección técnica para siempre libre.
5. ¿Puedo ir a visitar su fábrica?
--- Recepción para visitar nuestra fábrica para conocer nuestro poder del proceso y de la tecnología. Y usted verá diversa máquina de la muestra en nuestro taller.
6. ¿Cómo conseguir una cita más rápida?
--- Cuando usted nos envía la investigación, ofrezca por favor su información del requisito:
• ¿Qué clase de placa de metal y el grueso?
• ¿Qué el diámetro mínimo y máximo de su tubo?
• ¿Cuál es la longitud mínima y máxima de su tubo?
• ¿Usted necesita el corte biselado?
Este la información es útil para que elijamos la solución conveniente del equipo y la valoremos rápidamente.
