Lugar de origen: | China |
Nombre de la marca: | Metalwork |
Certificación: | CE, ISO, CCC |
Número de modelo: | CNC-3000 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | 1 x 20' GP |
Tiempo de entrega: | 40 días |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 100 juegos al mes |
Sistema del CNC: | Hypertherm, Fangling, etc. | Fuente del plasma: | Hypertherm, vencedor, etc. |
---|---|---|---|
Regulador de la altura: | Hongyuda, Hypertherm, etc. | Software de la jerarquización: | FastCAM, InteGNPS, etc. |
Modo del corte: | Plasma/gas | Motor: | Panasonic |
Reductor: | Shimpo, Neugart | ||
Alta luz: | metal de corte CNC,Cortadora de acero del CNC |

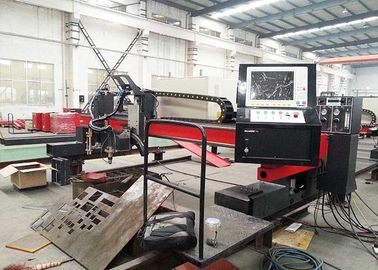

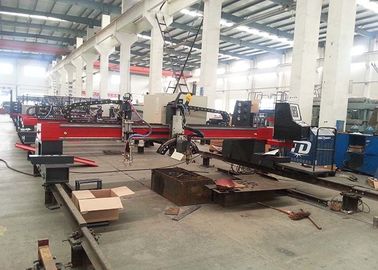

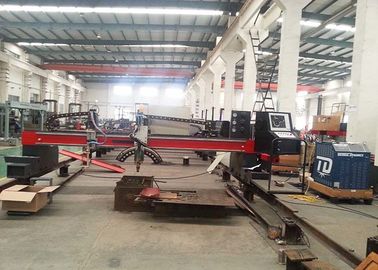

Cortador lateral dual de la placa del gas del plasma del CNC de Panasonic del modo de la impulsión con el corte del cartabón del plasma
La cortadora de la rotación del CNC que bisela es diseñada por nuestra compañía para cubrir la necesidad del desarrollo de la construcción naval. La antorcha rotatoria adopta la estructura de la rotación más la desviación, es decir, la dirección transversal rotate+45, dirección longitudinal deflect+45. El compuesto del grado de la rotación y de la desviación puede alcanzar el corte biselado inmóvil y cambiable geométrico de la curva. El punto inicial de la rotación transversal y de la desviación longitudinal es el objeto que corta el punto. Esta estructura no sólo protege contra interfiere del cable y de la tráquea del plasma pero también puede coincidir cortar el punto y el punto de la desviación de modo que para no llevar a la desviación del grado que corta. Hay alineación inicial y dispositivos anticolisión en la base del soplete cortador, de esta manera, el trabajo del soplete cortador del plasma más seguro.
Características:
1. Conduciendo el extremo y vigas transversales adopte la estructura cuya se ha aliviado tensión, él de la soldadura de la viga encajonada ofrece la estructura compacta, el peso ligero, la buena rigidez, la pequeña deformación y el aspecto artístico.
2. La conducción del haz longitudinal principal del extremo y la mudanza de la antorcha transversal adopta el conductor y el motor servos de Japón Panasonic que conduce el reductor de Japón SHIMPO a través del engranaje del estante-y-piñón.
3. El lado de conducir el haz del extremo equipado de las ruedas rectoras horizontales que pueden hacer que la prensa rectora de la rueda cerca con barandilla firmemente ajustando su eje excéntrico, por lo tanto, la estabilidad y la exactitud durante la mudanza del conjunto puede ser confiado.
4. Los carriles de guía longitudinales son todos hicieron por la pista de intensidad alta, toda la superficie de contacto de la pista tiene precisión que trabaja a máquina y los estantes de pulido exactos están instalados fuera de la manera de la guía.
5. Los carriles de guía longitudinales son consolidados por el tablero del forro de la placa acuciante y la manga de conexión, que pueden asegurar la rectitud y el paralelismo longitudinales del carril.
6. El encendedor y el regulador automáticos de la altura de la antorcha se pueden elegir según el requisito de cliente, con la operación conveniente.
Parámetros técnicos:
Modelo | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Anchura de corte eficaz (milímetro) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Anchura de pista (milímetro) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Longitud de corte eficaz (m) | los 2m menos que longitud de la pista | ||||||
Grueso del corte (milímetro) | Llama: 5-120 plasma (de 300m m máximos): 1-80 (depende del poder del plasma). | ||||||
Componentes básicos | |||||||
Modo del corte | Plasma y Oxígeno-combustible/llama | ||||||
Conduzca el modo | Motor servo, Dual-lado | ||||||
Número del soplete cortador | Arreglo para requisitos particulares | ||||||
Motor impulsor | Panasonic/Yaskawa | ||||||
Regulador del CNC | El BORDE micro favorable, AFILA favorable, KP, Burney, ESAB | ||||||

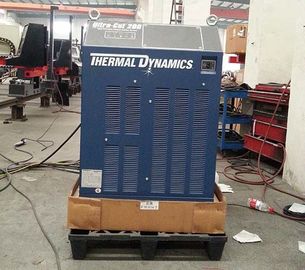

Poder disponible del plasma | Hypertherm, Kjellberg, dinámica termal, ESAB | ||||||
Software programado | Hypertherm ProNest, Hypertherm TurboNest, profesional de FASTCAM | ||||||
Voltaje del poder | el 3×380V±10% 50Hz/según la condición local del usuario | ||||||
Lengua de la operación | Lengua multi, básica: Inglés |
Detalles de la máquina:
Estructura corporal de la máquina 3. La impulsión doble adopta la estructura simétrica. |
|
Transmisión1. El engranaje-estante que conduce movimientos sin hueco del compromiso asegura el funcionamiento de la máquina liso en la velocidad;2. Caja de engranajes: COSA, la torsión de alto rendimiento de poco ruido. |
|
Conduzca el modelo Conducción del BI-lado del motor servo de la CA de Japón o del motor de pasos. Reductor del shimpo de Japón o reductor planetario de la tecnología alemana. |
|
Carril de guía Modo de proceso: Amoladora de la alta precisión; Exactitud longitudinal del estante: grado 7; Longitud de unidad: el 1.0M o los 2.0M. |
|
Sistema del CNC1. exhibición del LCD de 10,4 pulgadas; Shangai o el sistema americano del CNC de la marca es opcional |
