El PLC controla la soldadora auto del MIG, soldadora automática del tubo 380V

Máquina de la soldadura continua de Lonitudinal

•  Las series longitudinales automáticas del soldador de la costura se utilizan principalmente para soldar con autógena la costura longitudinal de la hoja fina.

•  Adopta el tipo voladizo, y se compone principalmente de bastidor, del finger-tipo que afianza la unidad con abrazadera, del mandril de la refrigeración por agua, del carro que viaja, del resbalador que cruza, del alimentador del alambre y del tenedor de la antorcha.

•  el Finger-tipo que afianza la unidad con abrazadera posee empuje especial de la célula de aire, la presión de la célula de aire se ajusta entre 0 a 7kg/cm2, y la distancia de dos bancos de fingeres entre 5 a 20m m para satisfacer diversa anchura de la costura de la soldadura; El mandril de la refrigeración por agua se diseña que acuerda el diámetro y la longitud de los pedazos del trabajo para asegurar la fuerza.

•  El top del mandril es parte movible insertado de la refrigeración por agua con el surco para el enfriamiento del disipador de calor. Es ajustable en altura del mandril manejar diversos gruesos materiales. El haz se cabe con el carro que es movido recto por la pista y la unidad de conducción, velocidad variable del viaje.

Introducción:

1. La fijación con abrazadera del objeto adopta los dispositivos neumáticos de la compresión con llaves, parte la fuerza equilibrada, pequeña deformación del objeto.

2. Apliqúese en la soldadura continua linear de alta calidad, de baja distorsión. Por ejemplo: el envase químico del petróleo, los calentadores de agua solares, los calentadores de agua eléctricos, la fabricación del tubo, y las industrias del automóvil mecanizaron la soldadura.

3. Con las impulsiones del control del PLC, del motor de DC, la regulación stepless de la velocidad, el sistema de control de la soldadura automática, y la oscilación con un dispositivo linear para opcional.

4. Con el diversos anillo y surco de guardia en línea en la parte de atrás de la costura de la soldadura, la soldadura puede ser la penetración 100%, y asegurar esa una soldadura lateral con la formación trasera.

5. El grueso del pedazo de los soldadores es 0,4 ~ 8m m, soldando con autógena velocidad es 0,2 ~ 2.2m/min.

El sistema longitudinal automático de la soldadura continua puede utilizar diverso proceso de la soldadura, tal como soldadura; soldadura hermética a los gases, soldadura del plasma, etc.

Parámetros técnicos:

Uso:

El dispositivo puede ser ampliamente utilizado en muchos campos para la soldadura continua longitudinal tal como aviación, nave espacial, recipiente del reactor de paredes delgadas, piezas de automóvil, equipamiento médico, decoración del edificio, aparatos electrodomésticos, industria fabril de la maquinaria de comida.

1) La mudanza neumática del soplete hacia arriba y hacia abajo, el pedazo del trabajo es fija, costura es plana.

2) Los pedazos del trabajo que colocan y que se centran por neumático, y presionando por las llaves neumáticas, posición de soldadura no pueden compensar.

3) El soplete puede estar hacia arriba y hacia abajo, izquierdo y derecho, adelante y al revés y ángulo ajustado, para cumplir los requisitos de la soldadura.

4) El control de la máquina entera es PLC, regulación variable de la velocidad de la frecuencia de la CA, asegura la confiabilidad del euqipment.

5) La correa de cobre añadida del forro, asegura la formación del dorso.

6) La forma de la soldadura se puede preestablecer, el almacenar y transferencia. A través del interfaz antropomecánico puede cambiar fácilmente la transición del parámetro y del estado.

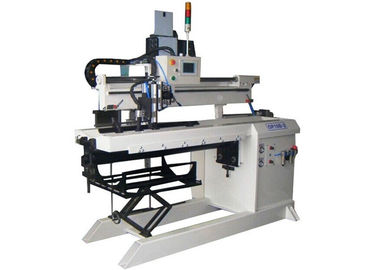

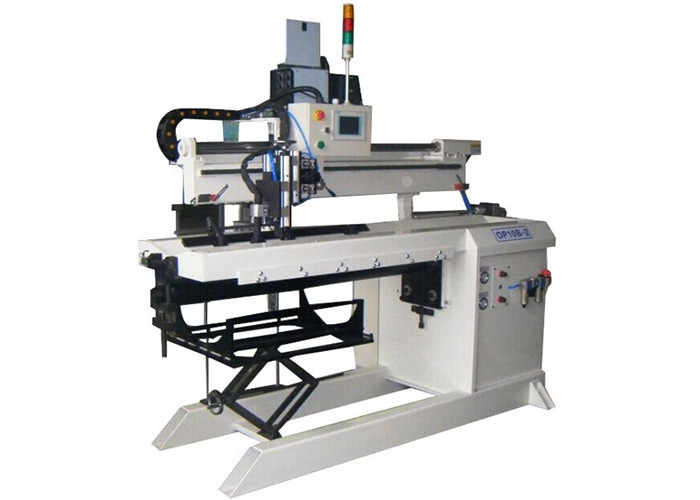

Fotos del objeto:
