| Lugar de origen: | China |
| Nombre de la marca: | Metalwork |
| Certificación: | CE, ISO, CCC |
| Número de modelo: | Serie de HBT- |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | La unidad central desnuda en envase, caja de control eléctrica adentro plywooden las cajas |
| Tiempo de entrega: | 30 DÍAS |
| Condiciones de pago: | L / C, T / T |
| Capacidad de la fuente: | 100 juegos al mes |
| Peso: | 100KG-50000KG | Uso: | Rotación horizontal para soldar con autógena |
|---|---|---|---|
| Diámetro de la tabla: | 400-4000m m | tensión: | 3 pH, 380V, 50Hz |
| color: | Azul, gris o modificado para requisitos particulares | Garantía: | 1 año |
| Alta luz: | soldadoras de la tubería,equipo de soldadura de la tubería |
||

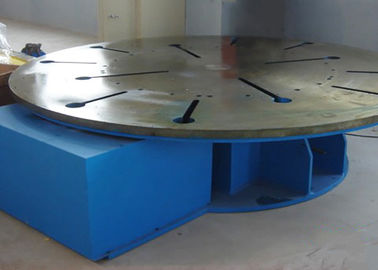

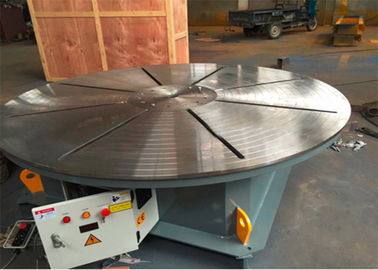

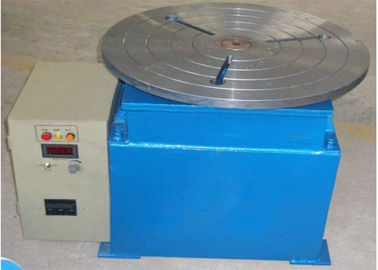

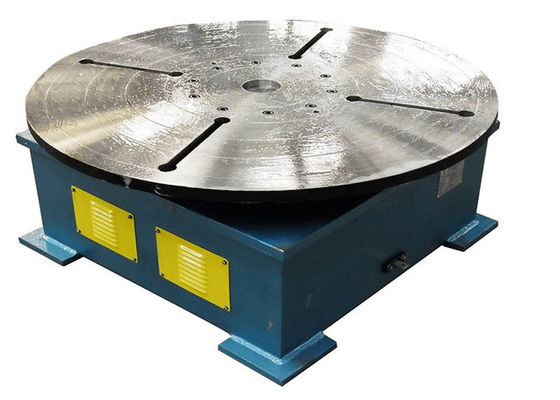

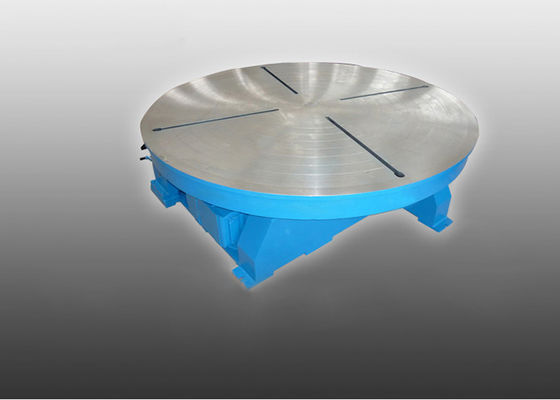

Tabla horizontal de la soldadura de la rotación de HBT
Tenemos muchos tipos de la placa giratoria, por ejemplo .HB01, HB03, HB10 y así sucesivamente. También podemos diseñar la máquina según el objeto del cliente. Usted puede decidir la velocidad de la vuelta.
Características:
1. El usar así como el brazo del robot de soldadura automática.
2. El otro voltaje como 220V/380V 50Hz está todo disponible.
3. La velocidad de rotación es 0.05~05. RPM en lectura digital en la caja eléctrica.
4. La tabla de soldadura de la vuelta puede girar 360° por el control de VFD, caja de control de la operación a mano.
5. Presente la talla 2000 milímetro con el agujero especial en el centro de tabla pedido por los clientes.
6. Controlada es la caja teledirigida, el interruptor de pie opcional o el ángulo inclinable si usted quiso.
7. Con el perno de la forma del t M24, usted puede fijar su pedazo del trabajo en la tabla para la rotación y la soldadura.
Parámetros técnicos:
| Modelo | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Kilogramo cargado clasificado | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Gire la velocidad RPM | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| Incline la velocidad RPM | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| Diámetro milímetro de la mesa de trabajo | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity distancia milímetro |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Distancia de centro milímetro de la gravedad máxima | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Kilovatio rotatorio del poder del motor | 0,06 | 0,37 | 0,75 | 1,1 | 1,5 | 1,5 | 2,2 | 3 | 3 | 4 | 4 | 5,5 | |
| Kilovatio inclinable del poder del motor | 0,18 | 0,55 | 1,1 | 1,5 | 2,2 | 3 | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | |
| Gire el diámetro. En 90°m m | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Dimensión | L milímetro | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H milímetro | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B milímetro | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Peso kilogramo del equipo | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Velocidad que ajusta manera | La velocidad de Revote es VFD (el MOTOR COMÚN de la ROTURA) | ||||||||||||
| La velocidad inclinable es fija (el motor ordinario del freno) | |||||||||||||
Uso:
1. Recipientes del reactor
2. industrias fabriles del tubo
3. fabricación de la energía eólica
4. fabricación del tanque de almacenamiento químico y de combustible
5. Cualquier trabajo cilíndrico pesado
