Lugar de origen: | China |
Nombre de la marca: | Metalwork |
Certificación: | CE, ISO, CCC |
Número de modelo: | CNC-4000 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | 1 x 20' GP |
Tiempo de entrega: | 40 días |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 100 juegos al mes |
Sistema del CNC: | Hypertherm, Fangling, etc. | Fuente del plasma: | Hypertherm, vencedor, etc. |
---|---|---|---|
Regulador de la altura: | Hongyuda, Hypertherm, etc. | Software de la jerarquización: | FastCAM, InteGNPS, etc. |
Modo del corte: | Plasma/llama | Tipo: | pórtico |
Motor: | Panasonic | Reductor: | Shimpo, Neugart |
Alta luz: | Cortadora de acero del CNC,Máquina para corte de metales del plasma |

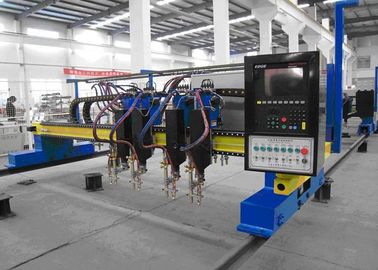

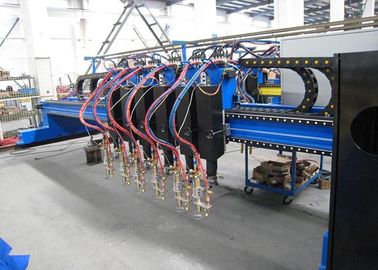

Tipo automático cortadora del pórtico del plasma del CNC con los sopletes cortadores multi de llama
Es una clase de equipo del corte del CNC con eficacia alta y la alta precisión, y puede reducir intensidad de trabajo.
Esta máquina utiliza estilo del pórtico, y tiene estilo del corte del plasma o de llama. Es fácil mantener y actuar, y es confiable.
Tiene construcción compacta y racional, y el precio es razonable. Es más conveniente para que mediano y las pequeñas empresas compren y utilicen.
1. Puntos claves:
Sistema del CNC: Colmillo Ling o los E.E.U.U. Hypertherm de Shangai (en la versión inglesa, china)
sensor de la altura del Arco-voltaje (con el modelo del plasma): PTHC
Fuente del plasma: dependa de cliente
Software programado: FastCAM (cualquier versión lingüística)
2. Breve descripción:
La cortadora de llama del pórtico del CNC es una clase de cortadora termal con la eficacia alta, la precisión y la confiabilidad, capaces de cortar cualquier figura plana. La máquina entera, con aspecto hermoso, utiliza la estructura del pórtico hecha del perfil de aluminio, y es conducida por el motor de escalonamiento echado a un lado doble de DC. Este cortador se puede equipar del soplete cortador de llama o del soplete cortador o de ambos del plasma. Se aplica extensamente en los campos tales como publicidad, ventilador industrial, electricidad, trabajando a máquina.
3. Características típicas:
4. Requisitos de la fuente y del gas de alimentación
Capacidad de la fuente de alimentación:
Parámetros técnicos:
Modelo | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Anchura de corte eficaz (milímetro) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Anchura de pista (milímetro) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Longitud de corte eficaz (m) | los 2m menos que longitud de la pista | ||||||
Grueso del corte (milímetro) | Llama: 5-120 plasma (de 300m m máximos): 1-80 (depende del poder del plasma). | ||||||
Componentes básicos | |||||||
Modo del corte | Plasma y Oxígeno-combustible/llama | ||||||
Conduzca el modo | Motor servo, Dual-lado | ||||||

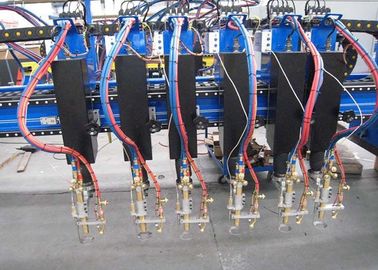

Número del soplete cortador | Arreglo para requisitos particulares | ||||||
Motor impulsor | Panasonic/Yaskawa | ||||||
Regulador del CNC | El BORDE micro favorable, AFILA favorable, KP, Burney, ESAB | ||||||
Poder disponible del plasma | Hypertherm, Kjellberg, dinámica termal, ESAB | ||||||
Software programado | Hypertherm ProNest, Hypertherm TurboNest, profesional de FASTCAM | ||||||
Voltaje del poder | el 3×380V±10% 50Hz/según la condición local del usuario | ||||||
Lengua de la operación | Lengua multi, básica: Inglés |
Detalles de la máquina:

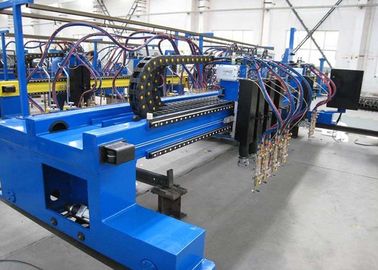

Estructura corporal de la máquina
el diseño del haz del hueco 1.Steel asegura la buena disipación de calor sin la deformación;
3. La impulsión doble adopta la estructura simétrica. |
|
Transmisión1. El engranaje-estante que conduce movimientos sin hueco del compromiso asegura el funcionamiento de la máquina liso en la velocidad;2. Caja de engranajes: COSA, la torsión de alto rendimiento de poco ruido. |
|
Conduzca el modelo Conducción del BI-lado del motor servo de la CA de Japón o del motor de pasos. Reductor del shimpo de Japón o reductor planetario de la tecnología alemana. |
|
Carril de guía Modo de proceso: Amoladora de la alta precisión; Exactitud longitudinal del estante: grado 7; Longitud de unidad: el 1.0M o los 2.0M. |
|
Sistema del CNC1. exhibición del LCD de 10,4 pulgadas;
|
