| Lugar de origen: | China |
| Nombre de la marca: | Metalwork |
| Certificación: | CE, ISO, CCC |
| Número de modelo: | CNC5-4000 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | 1 x 20' GP |
| Tiempo de entrega: | 30 DÍAS |
| Condiciones de pago: | L / C, T / T |
| Capacidad de la fuente: | 100 juegos al mes |
| Sistema del CNC: | Hypertherm, Fangling, etc. | Regulador de la altura: | Hongyuda, Hypertherm, etc. |
|---|---|---|---|
| Software de la jerarquización: | FastCAM, InteGNPS, etc. | Soplete cortador: | 9+1 |
| Motor: | Panasonic | Reductor: | Shimpo, Neugart |
| color: | Red+black, Blue+yellow o modificado para requisitos particulares | Garantía: | 1 año |
| Alta luz: | perforadora del haz del CNC h,Máquina de la asamblea del haz de H |
||
Tipo cortadora del pórtico de la serie CNC5 vertical de tira de la Multi-cabeza para el haz de H
Descripción de producto:
Esta serie de cortadora del CNC es un equipo del alto rendimiento, que utiliza la impulsión simple o doble y combina el control informático, el mwchanism de la precisión y oxicorte.
1. Conduciendo el extremo y vigas transversales adopte la estructura cuya se ha aliviado tensión, él de la soldadura de la viga encajonada ofrece la estructura compacta, el peso ligero, la buena rigidez, la pequeña deformación y el aspecto artístico.
2. La conducción del haz longitudinal principal del extremo y la mudanza de la antorcha transversal adopta el conductor y el motor servos de Japón Panasonic que conduce el reductor de Japón SHIMPO a través del engranaje del estante-y-piñón.
3. El lado de conducir el haz del extremo equipado de las ruedas rectoras horizontales que pueden hacer que la prensa rectora de la rueda cerca con barandilla firmemente ajustando su eje excéntrico, por lo tanto, la estabilidad y la exactitud durante la mudanza del conjunto puede ser confiado.
4. Los carriles de guía longitudinales son todos hicieron por la pista de intensidad alta, toda la superficie de contacto de la pista tiene precisión que trabaja a máquina y los estantes de pulido exactos están instalados fuera de la manera de la guía.
5. Los carriles de guía longitudinales son consolidados por el tablero del forro de la placa acuciante y la manga de conexión, que pueden asegurar la rectitud y el paralelismo longitudinales del carril.
6. El encendedor y el regulador automáticos de la altura de la antorcha se pueden elegir según el requisito de cliente, con la operación conveniente.
7. Hay pararrayos del petardeo equipados en la antorcha que puede prevenir los peligros de seguridad durante proceso del corte.
Parámetros técnicos:
| Modelo | CNC5-3000 | CNC5-4000 | CNC5-5000 |
| Indicador (milímetro) | 3000 | 4000 | 5000 |
| Anchura de corte eficaz (milímetro) | 230-2200 | 230-3200 | 230-4200 |
| Longitud del carril (milímetro) | 12000 / 14000 | 12000 / 14000 | 12000 / 14000 |
| Longitud de corte eficaz (milímetro) | 10000 / 12000 | 10000 / 12000 | 10000 / 12000 |
| Soplete cortador del CNC | 2 | 2 | 2 |
| Soplete cortador de la tira | 9 | 9 | 9 |
| Grueso del corte (milímetro) | 6~100 | 6~100 | 6~100 |
| velocidad corriente del Ninguno-deber | 4000 mm/mm | ||
| Conduzca el modo | Escoja/doble | Escoja/doble | Doble |
| Precisión del corte | ±0.5mm/mm | ||
| Repita la precisión de la capacidad | ±0.5mm/mm | ||

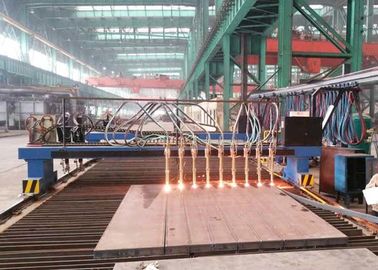

Demostración de la máquina:
Alcance de la fuente:
1, unidad del capítulo: Haz, tubo, broadwise haz y longitud y broadwise reductor y etc.
2, unidad de la pista: Guía y accesorios. El tamaño de la guía es 14m*2PCS.
3, cortando la unidad del arma: Solo gun*10PCS que corta linear y accesorios.
4, sistema de control eléctrico: El gabinete de control eléctrico, longitud y broadwise viaja en automóvili y los accesorios.
5, unidad de la fuente del gas: Tubo de goma del aire principal, suspendiendo resbalando el vehículo y el etc.
6, recambios: 1 sistema
Documentos con las mercancías:
1, instrucciones incluyendo el mapa de la electricidad y gas.
2, certificado
3, lista de embalaje
4, en el dibujo de instalación del sitio para poner fundaciones.
Compromiso de la calidad del equipo:
A, todos los productos nuestra compañía producida es obediente al nacional y a las empresas estándar.
B, nuestros productos debe resolver todo el requisito técnico y parámetros, y asegura la función segura y estable.
C, enviaremos a trabajadores trabajo del comprador para enganchar adentro y dar instrucciones la instalación y la prueba, hasta que el equipo sea pronto para usar. También entrenamos al operador del equipo y al personal de mantenimiento para el usuario.
D, el período de garantía del equipo es un año. Durante este período, porque la avería no causada por la mis-operación del usuario, seremos responsables de la reparación y substituiremos.
E, después del período de garantía, nuestras compañías quiere también la observación para la necesidad y el mantenimiento del cliente.
