Lugar de origen: | China |
Nombre de la marca: | Metalwork |
Certificación: | CE, ISO, CCC |
Número de modelo: | CNC5-5000 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | 1 x 20' GP |
Tiempo de entrega: | 30 DÍAS |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 100 juegos al mes |
Sistema del CNC: | Hypertherm, Fangling, etc. | Regulador de la altura: | Hongyuda, Hypertherm, etc. |
---|---|---|---|
Software de la jerarquización: | FastCAM, InteGNPS, etc. | Soplete cortador: | 9+1 |
Motor: | Panasonic | Reductor: | Shimpo, Neugart |
color: | Red+black, Blue+yellow o modificado para requisitos particulares | Garantía: | 1 año |
Alta luz: | Máquina de la asamblea del haz de H,Viga de H Línea de soldadura |
Cortadora vertical de llama de la tira de la Multi-cabeza del CNC
Descripción de producto:
Con la función económica del control numérico, la llama del CNC/la cortadora del plasma puede aplicado en el corte recto de la hoja de acero del tamaño de porción, así como el corte de forma geométrico irregular. El marco principal está doblado, soldado con autógena, recocido para quitar la tensión, es tan estable y deformado no fácilmente. El motor servo, el reductor, la válvula del lanzamiento de la presión, el tubo de aire, la válvula magnética así como los armas del corte usados son todo marca famosa para asegurar calidad estable.
Características:
1. Conduciendo el extremo y vigas transversales adopte la estructura cuya se ha aliviado tensión, él de la soldadura de la viga encajonada ofrece la estructura compacta, el peso ligero, la buena rigidez, la pequeña deformación y el aspecto artístico.
2. La conducción del haz longitudinal principal del extremo y la mudanza de la antorcha transversal adopta el conductor y el motor servos de Japón Panasonic que conduce el reductor de Japón SHIMPO a través del engranaje del estante-y-piñón.
3. El lado de conducir el haz del extremo equipado de las ruedas rectoras horizontales que pueden hacer que la prensa rectora de la rueda cerca con barandilla firmemente ajustando su eje excéntrico, por lo tanto, la estabilidad y la exactitud durante la mudanza del conjunto puede ser confiado.
4. Los carriles de guía longitudinales son todos hicieron por la pista de intensidad alta, toda la superficie de contacto de la pista tiene precisión que trabaja a máquina y los estantes de pulido exactos están instalados fuera de la manera de la guía.
5. Los carriles de guía longitudinales son consolidados por el tablero del forro de la placa acuciante y la manga de conexión, que pueden asegurar la rectitud y el paralelismo longitudinales del carril.
6. El encendedor y el regulador automáticos de la altura de la antorcha se pueden elegir según el requisito de cliente, con la operación conveniente.
7. Hay pararrayos del petardeo equipados en la antorcha que puede prevenir los peligros de seguridad durante proceso del corte.
Parámetros técnicos:
Modelo | CNC5-3000 | CNC5-4000 | CNC5-5000 |
Indicador (milímetro) | 3000 | 4000 | 5000 |
Anchura de corte eficaz (milímetro) | 230-2200 | 230-3200 | 230-4200 |
Longitud del carril (milímetro) | 12000 / 14000 | 12000 / 14000 | 12000 / 14000 |
Longitud de corte eficaz (milímetro) | 10000 / 12000 | 10000 / 12000 | 10000 / 12000 |
Soplete cortador del CNC | 2 | 2 | 2 |
Soplete cortador de la tira | 9 | 9 | 9 |
Grueso del corte (milímetro) | 6~100 | 6~100 | 6~100 |
velocidad corriente del Ninguno-deber | 4000 mm/mm | ||
Conduzca el modo | Escoja/doble | Escoja/doble | Doble |
Precisión del corte | ±0.5mm/mm | ||
Repita la precisión de la capacidad | ±0.5mm/mm |
Uso:
Esta máquina puede cortar el acero suave con el corte de llama, y cortó el acero de alto carbono, el acero inoxidable, el aluminio, el cobre y el otro metal no ferroso con el corte del plasma; puede el configurate como usted requirió., así se aplica extensamente en industrias tales como maquinaria, el automóvil, la construcción naval, el producto petroquímico, la industria de la guerra, la metalurgia, el espacio aéreo, el recipiente de la caldera y del reactor, la locomotora etc.

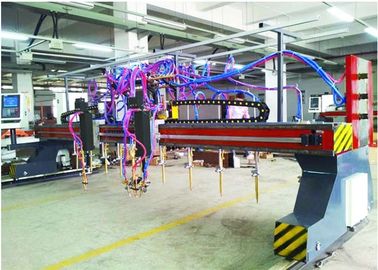

Foto de la máquina:
