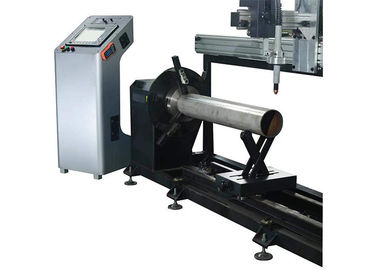

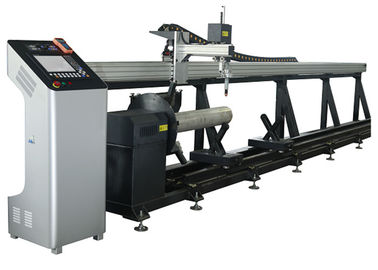

Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic

Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic

  • Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic
  • Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic
  • Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic
  • Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic
Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic
Datos del producto:
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: CNC4-6P500
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 40 días
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 100 juegos al mes
Contacto
Descripción detallada del producto
Motor y cables servos: Cables servos del escudo de Japón Panasonic Capacidad del corte del plasma: Acero suave de Pierce 22m m
Conducción de manera: Escoja la impulsión Tipo del corte: Plasma
Software del regulador: Tubo de FLSK Garantía: 1 año
Alta luz:

cortadora del plasma del tubo

,

cortadora del tubo del plasma

Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic



Detalles del producto:

1) Es el diseño usado del estilo del pórtico, que es paralelo al tubo. El tractor con la herramienta de elevación instalada en el haz del pórtico. El arreglo del tubo por el mandíbula de la tirada, y con los partidarios movibles y ajustables del tubo que en los carriles y debajo del tubo.

2) Al cortar, el sistema de control del CNC controlará el movimiento del tractor y el tubo gira, para cortar el tubo. La estabilidad entera del trabajo de la máquina y puede ser largo plazo usado. Operación fácil y eficacia alta.

3) El trabajo apto para el diámetro de 50-500m m sin el corte biselado instala tubos.



Datos de la máquina:



Diámetro eficaz del corte:

50-500m m

Longitud de corte eficaz:

6000m m

Peso máximo del tubo:

1000kg

Clasificado gire la velocidad:

0-15 RPM

Ovality del tubo:

el ≤2%
Cantidad de tubo de los stents: 4 sistemas
Ángulo biselado máximo: Ninguna función biselada
Exactitud biselada: Ninguna función biselada
Distancia de elevación de la antorcha (Z): ≤210mm

Precisión de trabajo:

±0.2 milímetro /m

Elevación y abajo ajuste:

Eléctrico aumente y teledirigido
(el PLASMA THC controlará altura de la antorcha al cortar)

Tabla del corte:

Apoyo y accesorio del corte del tubo

Acuerdo de la seguridad:

Interruptor de paro de emergencia

Energía de entrada:

Monofásico AC220V + 3Phase CA 380V



Componentes básicos y especificación:

Haz fuerte con la disipación de calor, con la soldadura y después de procesar del alivio de tensión. Eso se asegura de que el haz sea fuerte y duro a la distorsión.

1) longitud de la manera del carril del eje de X: 7000m m

2) sistema de conducción del eje de X: LONGITUD de la ANTORCHA QUE SE MUEVE SEGÚN LA DIRECCIÓN del TUBO (motor de paso con la caja del conductor y de engranajes)

3) diámetro de la tirada del eje de Y: φ50-500mm

4) sistema de conducción del eje de Y: TUBO QUE GIRA AXIS (motor servo digital servo 750W de Japón PANASONIC con la caja del conductor y de engranajes)

5) sistema de conducción del eje de Z: Elevación arriba y abajo de eje

6) mudanza del gas y del cable del eje de X y de Y: Cadena industrial resistente del cable

7) carril del eje de X: ferrocarril resistente de la alta definición de los 24KG/m

8) gabinete de control, gabinete eléctrico, gabinete de alta frecuencia: Con los componentes de OMRON, SIEMENS, conector SCHNEIDER del terminal de alambre



Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic 0

Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic 1



Requisito de la condición del sitio de la máquina:

1. Requisito del voltaje:

1) 3×400v±10%/50Hz, 220v±10%/50Hz
2) estabilidad trifásica del voltaje menos el de ±5%

3) desequilibrio trifásico del voltaje menos de 2,5%

4) sugerido usando fuente voltaje-estabilizada.

Nota: Poner a tierra la resistencia ≤10.



2. requisito de la presión de aire de la compresa (corte del plasma):

1) El gas voló el requisito: 0.9m3/min

2) Presión de gas: 8.3kg/cm2

3) Temperatura del punto de condensación no exceder de 5 centígrados: aceite content≤0.003ppm particle≤0.01micron sólido

4) Sugerido usando el compresor de aire, el secador de congelación y ultra el filtro sin aceite (el sistema no puede tener componentes del moho).



3. cortar el tubo debe ser diámetro óvalo-formado superficie lisa de la desviación menos de 5m m. Estándar de ISO del alcance.



4. temperatura de trabajo: -10°C -45°C

    Humedad: <90>

    Alrededores: Ventilación, ninguna sacudida grande



Muestra del corte:



Cortadora suave de la tubería de acero del plasma del CNC de AXIS del amo 2 del tubo con el motor de Panasonic 2
