Datos del producto:
Pago y Envío Términos:
|
| estilo de la transmisión: | estante y engranaje | Sistema del CNC: | Shangai Fangling |
|---|---|---|---|
| estilo del motor: | Impulsión del motor de paso sola | Modos del corte: | Corte del plasma (con el generador del plasma) y corte de llama |
| Números de partidario del tubo: | 2 piezas | Encendedor del auto de la llama: | Opcional |
| Garantía: | 1 año | ||
| Alta luz: | cortadora del plasma del tubo,cortadora del tubo del plasma |
||

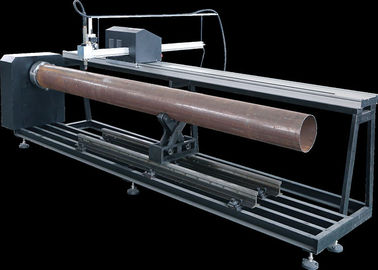

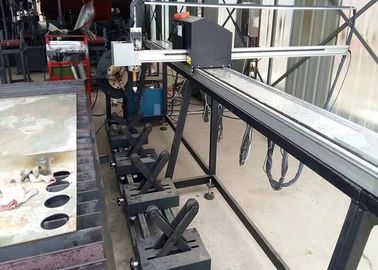

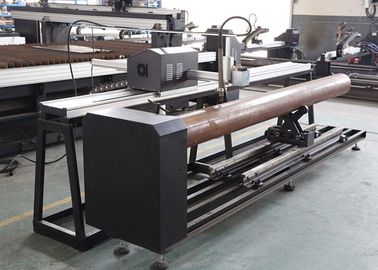

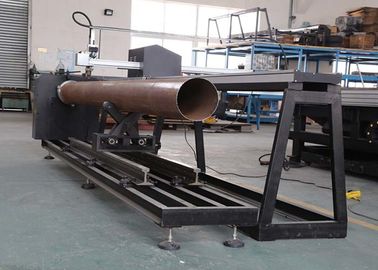

Cortadora de intersección del tubo de la llama del plasma del CNC de 3 AXIS con programa técnico de gama alta
Instrucciones:
1. Se aplica principalmente al corte termal de la parte de intersección y superior de los diversos sistemas de tubo.
2. materiales del pedazo de trabajo: acero con poco carbono, (atención: los tubos del cobre-níquel y la tubería de acero inoxidable deben utilizar el corte del plasma.
3. Puede cortar los aceros ordinarios (llama del CNC/cortadora del plasma) y realizar el corte de acero absoluto de la llama/del plasma. Las cortadoras de intersección del tubo del CNC pueden realizar diversas funciones.
Parámetros de AXIS:
| AXIS | Acoplamiento AXIS |
| X-AXIS | Giro del tubo |
| Y-AXIS | AXIS horizontal |
| Z-AXIS | Up-down AXIS |
Ambiente de trabajo:
Temperatura: -5~40 ℃;
Humedad: el ≤90%;
Fuente de alimentación: el 220V±10% 50Hz
Características de productos:
1) La versión estándar no sólo puede corte de llama y corte del plasma, pero también puede cortar el tubo y la placa de acero.
2) Usando el motor de paso de alto voltaje de 3 fases de la CA conduzca la tecnología, el los motores consiguen más poder pero menos nosiy.
3) Puede hacer el corte interesante del agujero del tubo en diversas direcciones y diversos diámetros.
4) Puede cortar la sección oblicua del tubo.
5) Puede cortar el zócalo del extremo de tubo la intersección de la rama para el tubo principal.
6) Puede cortar el agujero cuadrado y ranurado y todas las formas en el tubo.
7) Puede cortar el tubo.
8) Puede cortar los extremos el doblez duales para doblar del tubo después de soldar con autógena.
Modos de la transmisión y del corte:
Transmisión del acero del corte del CNC: Tipo estructura de la tirada
Modo del corte: Corte del plasma
Modo de THC: Movimiento eléctrico
Piezas principales de las máquinas:
| NOMBRE | CANTIDAD |
| Sistema de control: | 1 sistema |
| Base de la tirada: | 1 pedazo |
| Cuerpo ajustable de la tubería de acero: | 2 sistemas |
| Piezas de la cabeza: | 1 sistema |
| Encima de la base de la cabeza: | 1 sistema |
| Abajo base de la cabeza: | 1 sistema |
| Pista: | 6,5 m |
| Control automático de la altura del arco: | 1 sistema |
| Ajuste de la colisión-impermeabilización: | 1 sistema |
Requisitos principales de la precisión:
El pedazo de trabajo debe ajustarse a los estándares nacionales. La precisión de colocación de la longitud de funcionamiento: 0.2mm/2000m m; Colocación de la precisión de la barra de distribución: ≤±0.5mm; Tolerancia del espacio entre las cabezas del tubo: ≤±0.5 milímetro.
1) Movimiento rotatorio de la impulsión
Sistema de conducción: Impulsión auxiliar de la caja de engranajes de la precisión y del engranaje.
Velocidad rotatoria: 0.1-25 r/min
Precisión de la restauración: ±0.3mm
2) Movimientos de la carretilla de la antorcha
Sistema de conducción: Caja de engranajes de la precisión (nacional hecho); Transmisión del engranaje y de la pista.
Ruta eficaz: Lo mismo que el L1
Precisión de la restauración: ±0.2mm
Pedazos de trabajo:
Dispositivos de seguridad:
dispositivo de la Colisión-impermeabilización e interruptor de límite.
Dispositivo de autoretención del límite en el software.
Interruptor de paro de emergencia en la caja de control.
