Soldadora automática grande para la cadena de producción soldada con autógena integrada de la malla de alambre

Soldadora automática grande de la malla de alambre para la cadena de producción integrada de la malla soldada con autógena

Características:

1) Alimentación a través de la bobina del alambre y descarga a través de la tolva del alambre de la trama.

2) El alambre de la trama se equipa de una tolva del alambre de la selección para asegurar la velocidad que esconde rápida del alambre de la trama.

3) Se equipa del motor servo de Panasonic + reductor planetario para asegurar la estabilidad del sistema y del tamaño estándar del producto. La entrada de la pantalla táctil del tamaño de pantalla, y puede fijar una variedad de espaciamiento del alambre de la trama en la misma pantalla, conveniente y flexible. (la función de salto de la soldadura del punto se puede fijar según necesidades)

4) El modo del corte de la red, adopta la cortadora automática de alta velocidad de la red.

5) Reductor helicoidal del engranaje: para asegurar la operación del equipo bajo alta carga, el reductor helicoidal del engranaje de la serie de K con la fuerza grande del transporte del esfuerzo de torsión se adopta, y la instalación externa asegura las características del mantenimiento fácil.

6) El motor principal se equipa de la tarjeta de gama alta del convertidor de frecuencia de VE del delta +PG, que hace el tiempo de la aceleración y de desaceleración del motor principal a partir de la 0 a 1500r/min 0.02s, y puede correr en el esfuerzo de torsión del 200% en la velocidad cero, asegurando la capacidad rápida de la respuesta del equipo. (motor con el codificador de Autonics)

7) La alineación del alambre de la palmadita del alambre de la trama del control del cilindro de Japón SMC, alambre de la trama que esconde, tira de la red de nuevo a la elevación la red, y equipado del aceite de SMC y del separador de agua.

8) La operación simple, todos los parámetros del dispositivo se puede fijar en la pantalla táctil, y la máquina del interruptor tiene solamente un botón de la operación automática. Cuando el equipo falla, será exhibido en la pantalla táctil (HMI) para facilitar el mantenimiento del equipo.

9) Configuración de alta calidad: El cilindro de Japón SMC, Taiwán valen la pantalla táctil, motor servo de panasonic, conductor servo de panasonic, PLC de panasonic, contactor de Alemania schneider, inversor del delta y así sucesivamente.

Condiciones de trabajo:

Disposición:

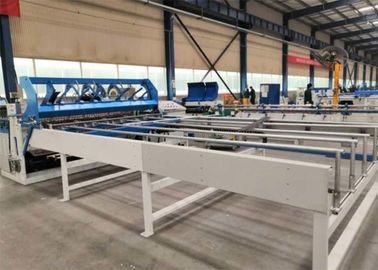

La línea entera se compone de los dispositivos siguientes:
línea alambre del ② de la rentabilidad del alambre del ① que presiona la línea PLC principal del ③ del rodillo del ⑥ de la tolva del alambre cruzado del ⑤ de la soldadora de un ④ más recto del alambre que tira de la malla del ⑧ de la máquina de la malla del corte del ⑦ del sistema que recibe la carretilla

Característica detallada:

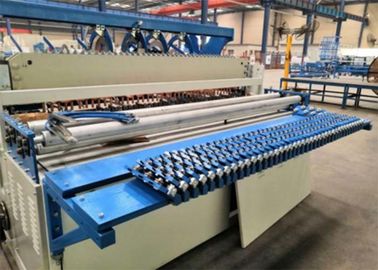

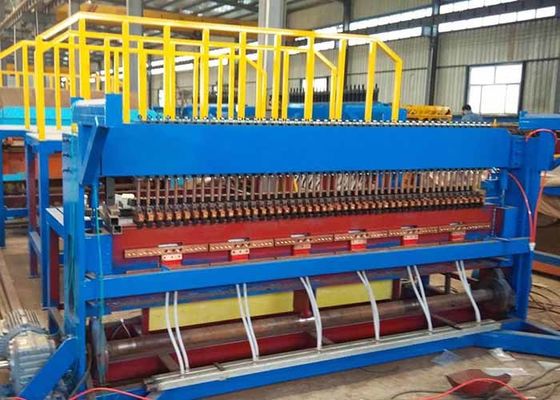

1. Soldadora principal

1) Para nuestra esta máquina, la línea alambre que alimenta desde la bobina automaticly, que es más convinient y ahorra a los trabajadores quantiy.
2) el transfomer es nuestro modelo nuevo y con el sistema de la refrigeración por agua, que hace la vida que usa más de largo.
3) nuestra presión de la soldadura adopta la primavera mecánica, que ahorran el coste y coste de mantenimiento es más bajo que el otro modelo neumático.
4) el alambre cruzado está alimentando desde precortado, que adopta el motor de paso droven. Y el alambre cruzado caerá uno por uno.
5) cada transformador es controlado por el solo control del microordenador, centavo-control que suelda con autógena una presión de tiempo, que es intelligentialized. El regulador conectará con la pantalla táctil, y podemos fijar la corriente de soldadura y el tiempo de soldadura en la pantalla táctil, que es muy conveniente.
6) se equipan los dispositivos de la prueba del alambre cruzado. Whe que el alambre cruzado no puede caer convenientemente abajo, la máquina parará.

rentabilidad 2.Wire

1) Antes de la línea alambre que alimenta en la soldadora, pasará a través de la línea alambre más recto, que hace la línea alambre buen straighteness y buena calidad acabada de la malla.
2) nuestra rentabilidad del alambre puede cargar 400KGS máximo.

3. PLC del motor servo que tira del sistema

1) Nuestro PLC que tira del sistema adopta el motor servo con el sistema grande del poder 3.0KW, que aseguran el tamaño de malla más exacto.
2) la carretilla de tracción reciprocatingly sacará la malla soldada con autógena automaticly. Y la carretilla volverá al punto original automaticly, que puede ahorrar el tiempo y mejorar la producción.
3) el espaciamiento del alambre cruzado será fijado en la pantalla táctil, que hace la operación más fácil. En el un panel de malla, puede tener diverso espaciamiento del alambre cruzado.

4. Cortadora exacta de la malla

1) Después de que sea la malla saque, la cortadora la cortará a la longitud requerida automaticly.
2) nuestra esta cortadora es el modelo precioso, que hace el tamaño del corte más exacta y la velocidad más rápida.

5. sistema de control

1) Adopta PLC, sistema de control de tacto de la pantalla.
2) para nuestro sistema de control, cada estructura de la función se proporciona el dispositivo de detección de falta y la alarma automática para la función.
3) los parámetros de cada operación serán fijados en la pantalla táctil, que es más convinient.

4) sobre la opción de marca del sistema de control, después de nuestro ensayo de muchas veces, elegimos el más conveniente para nuestra máquina. Las marcas grandes no son necesariamente el mejor, el más conveniente.

Fotos del objeto de la soldadura:
