Detalles del producto
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: CTL-5X1250
Condiciones de pago y envío
Cantidad de orden mínima: 1 set
Precio: negotiable
Detalles de empaquetado: Caja de Plywooden
Tiempo de entrega: 40 días
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 100 juegos al mes
tensión: |
380V, 3PH, 50HZ o customerized |
Materiales: |
Acero suave Q235 o Q345 |
Potencia: |
Batería |
Capacidad de cargamento: |
200 toneladas |
Uso: |
Soldadura del polo ligero |
Modo de control: |
control del botón wireless remold |
tensión: |
380V, 3PH, 50HZ o customerized |
Materiales: |
Acero suave Q235 o Q345 |
Potencia: |
Batería |
Capacidad de cargamento: |
200 toneladas |
Uso: |
Soldadura del polo ligero |
Modo de control: |
control del botón wireless remold |

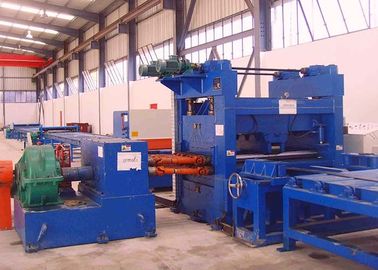

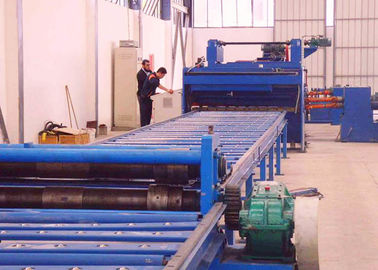

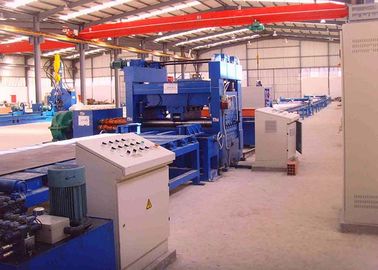

Corte a la línea de la longitud para poste ligero
Uso:
Está para el desenrollamiento material del polo ligero, nivelar, cortar, rajar del borde del rascado y el proceso que raja de la forma cónica, para conseguir una pequeña anchura lateral, una placa de acero de la anchura grande lateral.
Esta línea se utiliza para la bobina inoxidable con diversas especificaciones, con el desenrollar-nivelar-corte a la longitud aplanada de las placas según las necesidades.
Esta línea es razonable en la disposición, operación fácil, de alto nivel de la automatización que podría procesando toda clase de bobina inoxidable, bobina coloreada, bobina de aluminio, galvanizar la bobina o la bobina pintada. Esta línea se está aplicando ampliamente en industria de transformación plateada de metal, como el coche, el recipiente, el aparato electrodoméstico, el embalaje, el material de construcción, el etc.
Esta línea se compone del coche de bobina, uncoiler principal doble, el presionar hidráulico y guía, cabeza de la pala, dispositivo del pellizco, nivelador, dispositivo servo del indicador de la longitud, esquileo neumático del cluth, transportador de la correa, apilador neumático, descargando el coche, sistema eléctrico, etc. así como jerarquía rollaway, dispositivo de dirección, etc.
Parámetro técnico y dispositivos compuestos:
| Grueso del material | 2mm-5.0m m para el acero suave laminado en caliente de Q235A |
| Anchura del material |
800-1250m m |
| Peso de la bobina de acero |
15 toneladas máximas |
| Diámetro interno de la bobina de acero |
Φ500mm-Φ750mm |
|
Nivelación de velocidad |
5- 15m/min |
|
Número de nivelar los rodillos |
13 |
|
Nivelación del diámetro de los rodillos |
130m m |
|
Gama de la longitud para la escala |
requirments que acuerdan de 2000~12000m m. |
|
Tolerancia de la longitud de corte |
±15mm (base en la placa de la longitud de los 8m) |
|
Poder de nivelación principal del motor |
37kw (total sobre 65KW) |
|
Área de la anchura para la máquina |
cerca de 7000m m |
El equipo incluye:
1. Coche de acero del carro del cargamento de la bobina:
Arriba y abajo de: Hidráulico
Mudanza horizontal: motorizado
Peso de Max.loading: 15Tons

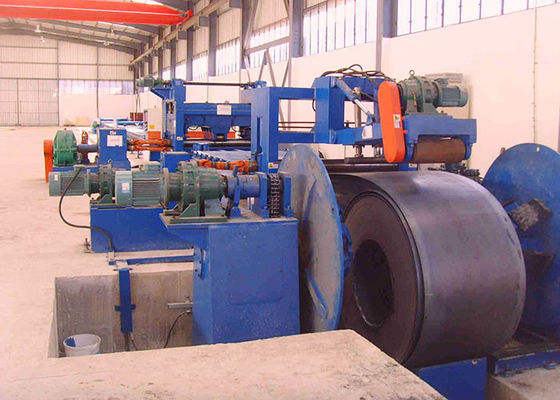

2. Tipo hidráulico decoiler del paraguas de la doble-cabeza:
El incluir: Motorizado pague apagado, motor, reductor,
El sistema de cadena toma el cambio para girar. La dirección de la rotación puede ser a la derecha y unclockwise.
Ábrase y ciérrese: Hidráulico
Peso de Max.loading: 15Tons
3. Dispositivo hidráulico el dirigir-presionar, de la pala-cabeza, del pellizco y de la alimentación:
Está para llevar el jefe de la bobina de acero la unidad de alimentación, ascendente hidráulico y presiona para evitar la bobina de acero flojamente.
La rotación de los dos rodillos alimenta el material al borde que raja la unidad. El rodillo ascendente hacia arriba y hacia abajo: hidráulico
4. Mesa de trabajo media de la manera del balanceo: los 4M
unidad 5.Leveling: (tipo puesto dos),
El incluir: motor ajustable de la velocidad, reductor, caja de cambios.
El rodillo de nivelación es trato con los tratamientos térmicos, 40Cr. HRC48
Arriba y abajo del total 13 del rodillo. (1 par incluyendo de rodillo de pellizco)
La base ascendente del rodillo arriba y abajo del movimiento es conducida por el motor a través del sistema del gusano.
Está con la unidad de medición de la longitud:
Giró el codificador envía el siginal de la longitud al sistema de control y controla la cierta longitud.
6. Cortadora:
El incluir: Esquileo hidráulico Q12Y-6*2000 del haz del oscilación.
7. Unidad que raja de dos filos.
Está para rajar el borde del rascado de la placa de acero laminada en caliente para conseguir la anchura exacta para el polo ligero.
Es baja en el principio de corte del balanceo cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control el corte recto. Por el cambio la posición de la cuchilla que raja para conseguir tamaño del franco de diversa anchura a diverso el polo ligero cubre.
El incluir:
Cuadro básico con el carril
Fijación del carro de la hoja con abrazadera, una pieza
Tipo doble borde de las cuchillas que raja la unidad con la caja del motor y de engranajes.
8. forma cónica que raja la unidad
La máquina que raja de la forma cónica es baja en el principio de corte del balanceo cortar la hoja de acero. Hay un carro en el frente de la unidad que raja. Es para el control la forma cónica que corta grado. Por el cambio la posición del tapón respecto al carro para controlar la tarifa que raja de la forma cónica.
El incluir:
Cuadro básico con el carril
Fijación del carro de la hoja con abrazadera, una pieza
Solo tipo borde de las cuchillas que raja la unidad con la caja del motor y de engranajes.
9. Tipo cuadro de la bola de la ayuda 12 m para la hoja acabada de la forma cónica
10. Sistema eléctrico:
Tabla de control central.
El PLC, inversor del conductor de la CA tiene la característica de la respuesta rápida y de la buena actividad, que puede controlar con eficacia la exactitud de medición y la velocidad corriente.
16. Sistema hydráulico:
Energía hydráulica 25L/min
El incluir: estación hidráulica, válvulas, el tanque de aceite, junta, tubo suave, tubo duro y así sucesivamente.
