Datos del producto:
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: 2-WE67K-320/6000
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Embalaje simple
Tiempo de entrega: 60 días
Condiciones de pago: L / C, T / T
Capacidad de la fuente: 100 juegos al mes
Contacto
Descripción detallada del producto
tensión: 380V, 3PH, 50HZ o customerized Materiales: Acero suave Q235 o Q345
Presión: 320T longitud de funcionamiento: 6000m m
color: como requisito de cliente Sistema del CNC: DELEM DA52
Alta luz:

dobladora del polo ligero

,

cortar a máquina de la línea de longitud

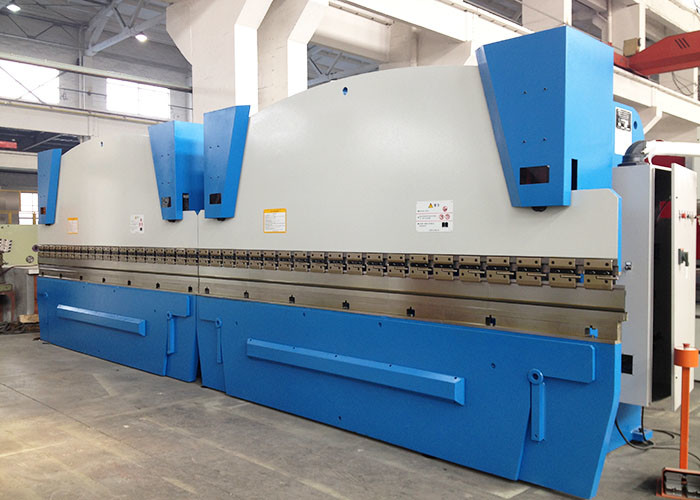

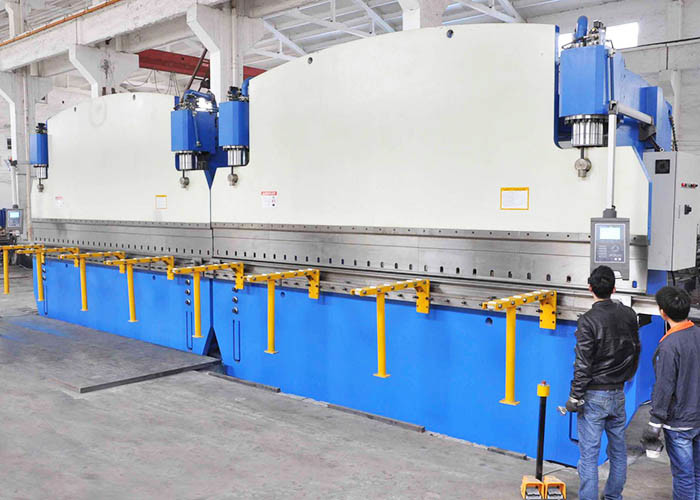

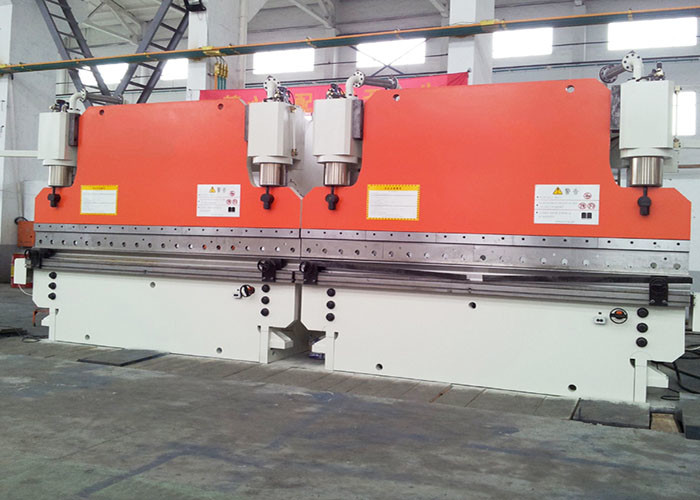

Dobladora del CNC de la prensa del CNC del freno de la máquina 320 de la prensa en tándem de la tonelada 6 M dos



Uso: fabricación del polo ligero y del alto palo



CARACTERÍSTICAS TÉCNICAS
1 Tipo sincrónico electrohidráulico hidráulico en tándem del CNC de la Mult-máquina
2 Fuerza de funcionamiento 2X320Ton
3 Longitud de la tabla 2X6000m m
4 distancia entre los marcos 4800m m
5 Profundidad de la garganta 620m m
6 Abra la altura 750m m
7 Movimiento 250m m



8

Trabajo

Velocidad

Descargue 70mm/s
Trabajo 7.5mm/s
Vuelta 75mm/s
9 Motor principal 2x22kw (marca de Siemens)
10 Sistema del CNC

Tipo: DELEM DA52

Delem Co., Países Bajos

2 (Y1, Y2)

11 Herramienta

Con 1 perforación y 1 el bloque multi de V la parte inferior muere por hacer el minuto 60m m OD el tipo octagonal de la forma cónica polo ligero.

El grueso ascendente del tenedor de herramienta es 18m m

La tabla de funcionamiento con el sistema de coronación (sistema de la remuneración)

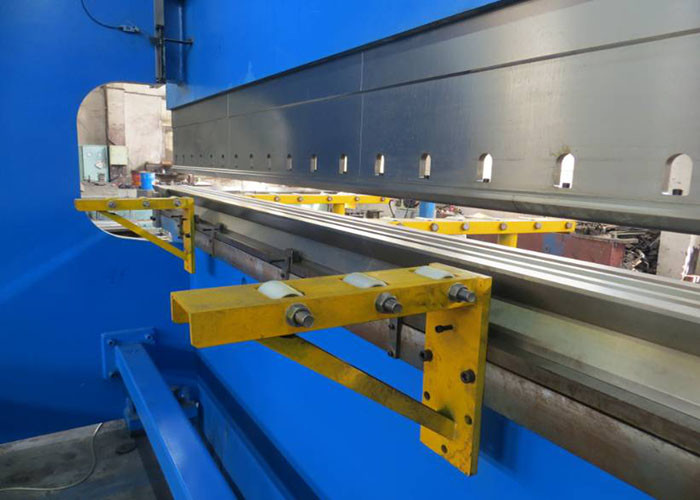

Con el soporte favorable del frente y de la hoja trasera

12 Sello en los cilindros NOK, hecha en Japón o SFK
13 Componentes hydráulicos Bosch-Rexroth -, Alemania
14 Pompa hydráulica Bosch-Rexroth -, Alemania o Nitch, Japón
15 Sensor linear del displayer de la trama HEIDENHAIN, ALEMANIA
16 Elementos eléctricos principales en gabinete Schneider
17 peso 2x34000 kilogramo
18 Tamaño total (milímetro) LxWxH 2x6200x3055x4832
19 El embalar:

Con la cubierta plástica

La máquina debe ser desmonta durante el transporte. Nuestro ingeniero debe ir al cliente a montarla y a ajustar.






Artículos de la opción:

  Option1 Círculo adicional de 2 sistemas encima de la herramienta y de 1 herramienta inferior determinada convenientes para hacer minuto OD 60m m el tipo de la forma cónica del círculo polo ligero. La tarifa de la forma cónica es 11/1000 y 12.5/1000. Sume encima de longitud de la herramienta, uno es el 16m (11/1000 tarifa) y otro es el 16m (tarifa 12.5/1000). La herramienta inferior total es el 16m (un lado con la tarifa 11/1000, otro lado es 12.5/1000.
  Opción 2 Tipo simple sistema de descarga lateral
  Opción 3

Empujando el sistema de descarga lateral del polo ligero del tyoe,



Nota: Y1, Y2 AXIS------Dos escalas lineares instaladas en ambos lados del espolón para controlar los cilindros.



Funcionamiento principal:



1. El marco de la máquina se compone del tanque, de la mesa de trabajo, de viviendas izquierdas y derechas y de espolón. Tiene tan rigidez de alta resistencia y buena. También toma la vibración para eliminar la tensión.



2. Principal de trabajo de la sincronización de ambas máquinas: Adopción de la válvula proporcional eléctrico-hidráulica para asegurar la sincronización de ambas máquinas. La válvula proporcional es hecha por la compañía de BOSCH con funcionamiento muy bueno tal como pequeña fricción entre los pares de la acción del mecánico, el amplificador electrónico de la multa y el imán eléctrico con la alta fuerza que controla y la acción continua. Hay dos displayers de la trama a ambos lados de la máquina para examinar la posición del espolón continuamente y para retroactuar la señal al sistema de control, después el sistema de control controlará la válvula eléctrico-hidráulica para hacer la sincronización de dos cilindros en una máquina. Porque los displayers de la trama están instalados a las placas de “C”, no en las placas de la vivienda directamente, la desviación del espolón y marco cuando el trabajo no efectuará su precisión de medición y que controla. Cuando dos máquinas que trabajan juntas, el potenciómetro diferenciado instalado entre dos máquinas transferirán la señal de sincronización del mecánico en la electrónica y alimentarán de nuevo a la placa de la sincronización y al sistema de control. La señal será agrandada por el amplificador de BOSCH de controlar la sincronización de ambas máquinas controlando la válvula proporcional eléctrico-hidráulica. La sincronización de dos máquinas se alcanza tan con la alta precisión.



3 a través del ordenador, el operador podría comunicar con la máquina. El ordenador tiene vario lengua de servicio, calcula y ajusta la fuerza de doblez automáticamente. También podría calcular y controlar el punto muerto, punto de cambio de la velocidad. Los movimientos (Y1, Y2) del espolón podrían hacer una pequeña inclinación para cumplir el requisito especial del usuario.



4 equipado de bueno dirigiendo el sistema, el sistema de medición de la posición y el sistema hidráulico de la balanza para cumplir los requisitos del trabajo integral y del trabajo excéntrico.



La unidad de la remuneración de 5 mesas de trabajo se adopta para compensar la desviación de la máquina al trabajar para asegurarse de la precisión del trabajo junta las piezas.



6 la superficie del cilindro tiene buenos llevar y tratamiento térmico, así que tiene la buena lubricación y vida de servicio larga.



El CNC de 320 T sincroniza comienzo en tándem de la dobladora del freno de la prensa de la placa del trapecio 0
