Detalles del producto
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: ZN28G-12
Condiciones de pago y envío
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Paquete de Plywooden
Tiempo de entrega: 20 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Modelo: |
ZN28G-12 |
Fractura de capacidad: |
20, 25, 31,5, 40, 50KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Mecanismo: |
Carga de la energía de la primavera |
Garantía: |
1 año |
Modelo: |
ZN28G-12 |
Fractura de capacidad: |
20, 25, 31,5, 40, 50KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Mecanismo: |
Carga de la energía de la primavera |
Garantía: |
1 año |
General:

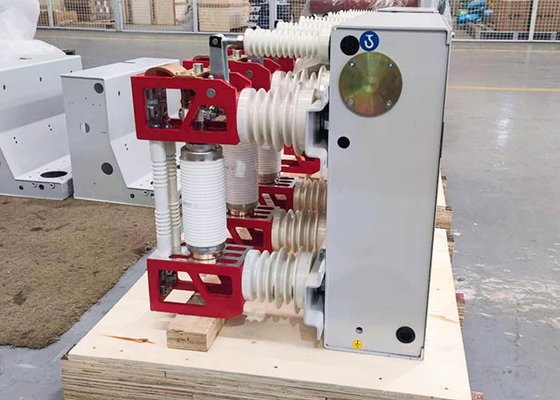

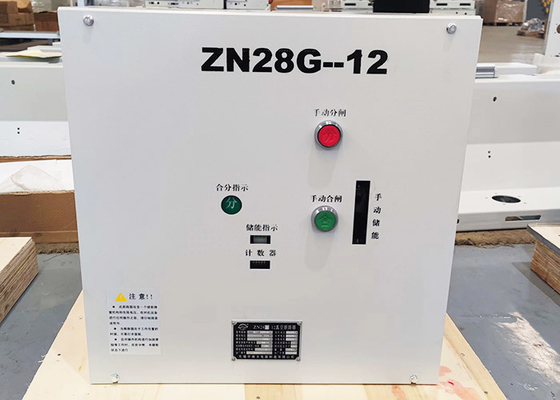

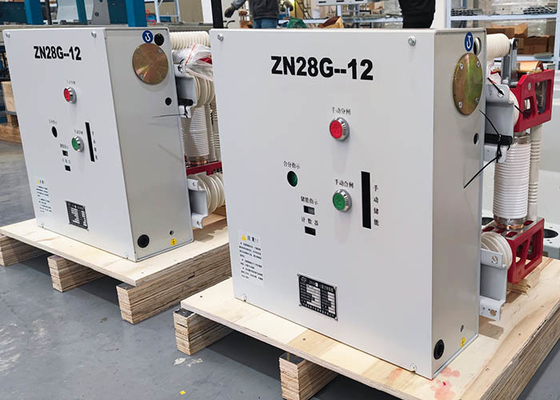

El disyuntor de alto voltaje interior del vacío de la CA ZN28G-12 es un equipo que cambia interior con la CA trifásica 50HZ y voltaje clasificado 12KV. Se utiliza para la protección y el control del equipo de la red eléctrica y de las empresas industriales y mineras. Debido a las ventajas especiales del disyuntor del vacío, es especialmente conveniente por la operación frecuente, o muchas veces de romper la corriente del cortocircuito.

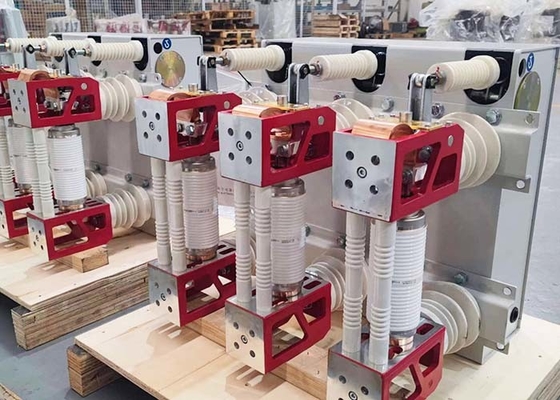

El disyuntor del vacío tiene las ventajas de la estructura simple y del pequeño volumen, y el mecanismo de funcionamiento es el tipo del almacenamiento de energía de la primavera. Puede ser actuado por la fuente de la corriente ALTERNA o de corriente continua, y hasta tres dispositivos del viaje de la sobreintensidad de corriente pueden ser instalados. El disyuntor adopta el diseño integrado del mecanismo de funcionamiento y el cuerpo del disyuntor como la unidad fija de la instalación. El arco del vacío que extingue la pieza de la cámara y la pieza del mecanismo de funcionamiento son frente dispuesto y detrás. La estructura total del aislamiento compuesto es fácil de instalar, ningún ajuste y poco mantenimiento.
Parámetros técnicos:
| Artículos | Unidad | Fecha | |||
| Voltaje clasificado |
Kilovoltio |
12 | |||
| El impulso soporta voltaje clasificado | 75 | ||||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 42 | ||||
| Frecuencia clasificada | Herzios | 50 | |||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 | 40 |
| Corriente clasificada |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 | 40 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | 100 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | 100 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | |||
| Secuencia clasificada de la operación |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (en 40KA) |
||||
| Duración clasificada de la corriente del cortocircuito | S | 4 | |||
|
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada
|
630/400 | ||||
| Cortocircuito clasificado que rompe porcentaje actual del flujo de DC | el ≤35% | ||||
| Velocidad cerrada media | m/s | 0.6±0.2 | |||
| Velocidad de apertura media | m/s | 1.2±0.3 | |||
| Tiempo de apertura | ms | ≤60 | |||
| Hora de límite | ms | ≤80 | |||
| Vida mecánica | épocas | 10000 | |||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 30 | |||
| El desgaste permisible acumula el grueso de contactos móviles y estáticos | milímetro | 3 | |||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | |||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | |||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | |||
| Distancia de la abertura del contacto | milímetro | 11±1 | |||
| Movimiento del contacto | milímetro | 4±1 | |||
| Tiempo de despedida de contacto | ms | ≤2 | |||
|
Apertura y cierre trifásicos heterogeneidad |
ms | ≤2 | |||
| Amplitud de apertura del rebote del contacto | ms | ≤3 | |||
| Resistencia principal del circuito | Ω | ≤40 (≤25 en 40KA) | |||
