Detalles del producto
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: 3AV5-12/1250-31.5
Condiciones de pago y envío
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Paquete de Plywooden
Tiempo de entrega: 20 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Modelo: |
3AV5-12/1250-31.5 |
Fractura de capacidad: |
31.5KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
1250A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
tipos: |
retirable, inmóvil, lado-montado |
Garantía: |
1 año |
Modelo: |
3AV5-12/1250-31.5 |
Fractura de capacidad: |
31.5KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
1250A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
tipos: |
retirable, inmóvil, lado-montado |
Garantía: |
1 año |

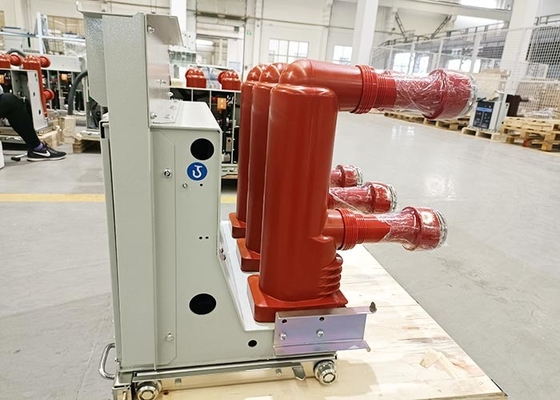

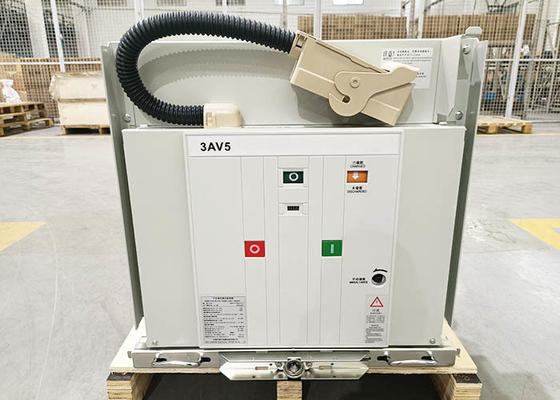

El disyuntor de alto voltaje interior del vacío de la CA de la serie 3AV5 es un equipo que cambia interior con la CA trifásica 50HZ y voltaje clasificado 12KV. Hay tres clases, tipo retirable, tipo inmóvil y tipo lado-montado.

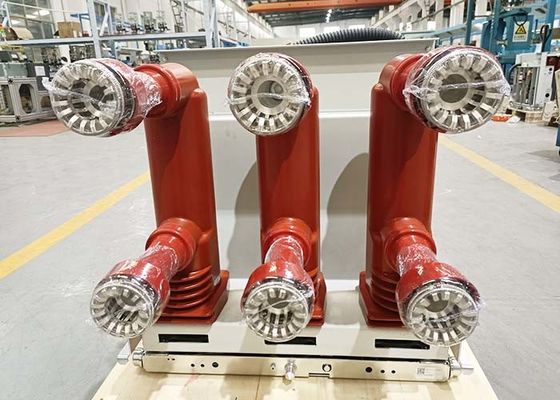

El disyuntor de alto voltaje interior del vacío 3AV5-12 adopta la tecnología de aislamiento sólida del aislamiento de ABB y de SIEMENS. El arco del vacío que extingue la cámara y otras piezas del circuito primario se sellan con el material de la resina de epoxy para formar el alto aislamiento y el alto polo mecánico de la fuerza, que evita la influencia de las condiciones duras en el aislamiento externo del circuito primario y realiza sin necesidad de mantenimiento completo. Mecanismo de la operación de la primavera, estructura simple optimizados, funcionamiento estable, para las empresas industriales y mineras, las centrales eléctricas y las subestaciones como control y protección del equipo eléctrico, y conveniente para los lugares frecuentes de la operación.
3AV5 el tipo disyuntor montado lado del vacío adopta la instalación fija, usada principalmente para el dispositivo de distribución fijo, tal como gabinete de la red de anillo, subestación encajonada o diverso sistema de abastecimiento no estándar del poder. El lazo principal adopta el polo de aislamiento sólido, el panel miniaturizado de la operación, y ahorra el espacio en el gabinete.
Parámetros técnicos:
| Artículos | Unidad | Fecha | |||
| Voltaje clasificado |
Kilovoltio |
12 | |||
| El impulso soporta voltaje clasificado | 75 | ||||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 42 | ||||
| Frecuencia clasificada | Herzios | 50~60 | |||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 | 40 |
| Corriente clasificada |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 | 40 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | 100 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | 100 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | |||
| Secuencia clasificada de la operación |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (en 40KA) |
||||
|
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada
|
630/400 (40KA 800/400) | ||||
| Cortocircuito clasificado que rompe porcentaje actual del flujo de DC | el ≤35% | ||||
| Tiempo de apertura (voltaje clasificado) | ms | 20-50 | |||
| Hora de límite (voltaje clasificado) | ms | 30-70 | |||
| Vida mecánica | épocas | 20000 | |||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 50 (40KA 30) | |||
| El desgaste permisible acumula el grueso de contactos móviles y estáticos | milímetro | 3 | |||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | |||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | |||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | |||
| Poder clasificado del motor del almacenamiento de energía | w | 80 | |||
| Distancia de la abertura del contacto | milímetro | 11±1 | |||
| Movimiento del contacto | milímetro | 3.5±1 | |||
| Tiempo de despedida de contacto | ms | ≤2 (40KA ≤3) | |||
|
Apertura y cierre trifásicos heterogeneidad |
ms | ≤2 | |||
| Velocidad cerrada media *1 | m/s | 0.9-1.3 | |||
| Speed*2 de cierre medio | m/s | 0.4-0.8 | |||
| Resistencia principal del circuito | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (sobre 2500A) |
|||
