Detalles del producto
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: VS1-24KV
Condiciones de pago y envío
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Paquete de Plywooden
Tiempo de entrega: 20 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Modelo: |
VS1 (ZN63A) - 24KV |
Fractura de capacidad: |
20, 25, 31.5KA |
Voltaje clasificado: |
24KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Mecanismo: |
Carga de la energía de la primavera |
Garantía: |
1 año |
Modelo: |
VS1 (ZN63A) - 24KV |
Fractura de capacidad: |
20, 25, 31.5KA |
Voltaje clasificado: |
24KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Mecanismo: |
Carga de la energía de la primavera |
Garantía: |
1 año |

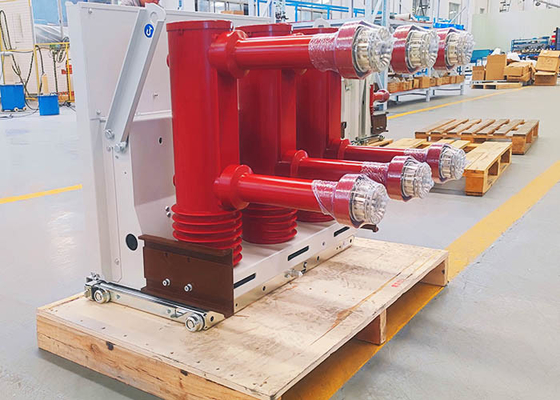

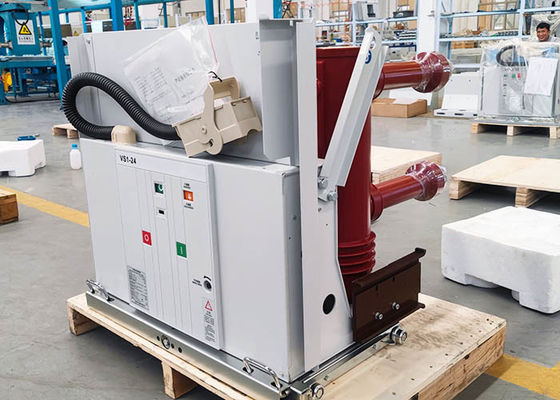

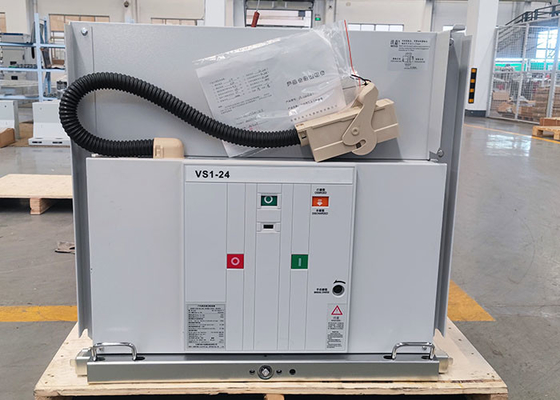

El disyuntor de alto voltaje interior y al aire libre de la serie VS1-24 del vacío es la CA trifásica 50Hz, voltaje clasificado del dispositivo 2KV. Para las empresas industriales y mineras, centrales eléctricas y subestaciones como propósitos del control y de la protección del equipo eléctrico, y para la operación frecuente del lugar.

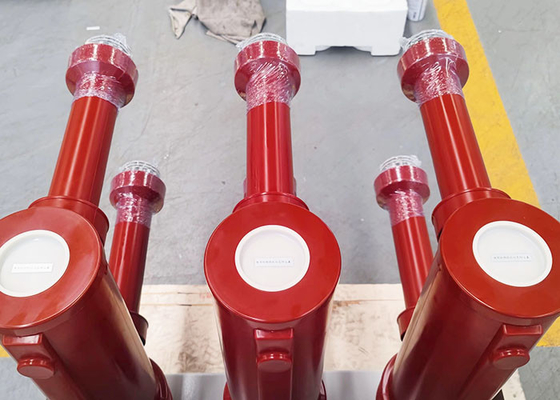

1. El lazo principal del circuito adopta el aislamiento compuesto.
2. El arco-canal inclinado del vacío es producido por los fabricantes de la más alta calidad y también podemos instalar el arco-canal inclinado extranjero del vacío según las exigencias del consumidor.
3. Corriente clasificada: 630A~3150A. Corriente clasificada de la salida del cortocircuito: 20K~31.5KA.
4. Resistencia mecánica: 20.000 veces.
5. Ha pasado la prueba eléctrica de la transferencia de la capacidad y no hay reencendido.
6. Puede ser utilizado en la región de la meseta del voltaje 12KV y de 4.500 metros de altitud.
Parámetros técnicos:
| Artículos | Unidad | Fecha | ||
| Voltaje clasificado |
Kilovoltio | 24 | ||
| El impulso soporta voltaje clasificado | 125 | |||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 65 | |||
| Frecuencia clasificada | Herzios | 50 | ||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 |
| Corriente clasificada | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | ||
| Secuencia clasificada de la operación | Open-0.3S-Close abren 180S-Close se abren | |||
| Duración clasificada de la corriente del cortocircuito | S | 4 | ||
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada
| 400/400 | |||
| Tiempo de apertura (voltaje clasificado) | ms | 20~50 | ||
| Hora de límite (voltaje clasificado) | ms | 35~70 | ||
| Vida mecánica | épocas | 10000 | ||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 20 | ||
| El desgaste permisible acumula el grueso de contactos móviles y estáticos | milímetro | 3 | ||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | ||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | ||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | ||
| Poder clasificado del motor del almacenamiento de energía | w | 70 | ||
| Tiempo de almacenamiento de energía | s | ≤15S | ||
| Distancia de la abertura del contacto | milímetro | 14±1 | ||
| Movimiento del contacto | milímetro | 3.5±1 | ||
| Tiempo de despedida de contacto | ms | ≤2 | ||
Apertura y cierre trifásicos heterogeneidad | ms | ≤2 | ||
| Velocidad de apertura media (frente 8m m) | m/s | 1.4±0.2 | ||
| Velocidad cerrada media | m/s | 0.7±0.2 | ||
| Amplitud de apertura del rebote del contacto | ms | ≤2 | ||
| Resistencia principal del circuito | Ω | ≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (sobre 2500A) | ||
