| Lugar de origen: | China |
| Nombre de la marca: | Metalwork |
| Certificación: | CE, ISO, CCC |
| Número de modelo: | ZN28G-12 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de Plywooden |
| Tiempo de entrega: | 20 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 100 sistemas por mes |
| Modelo: | ZN28G-12 | Fractura de capacidad: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Voltaje clasificado: | 12KV | Corriente clasificada: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Vida mecánica: | 10000 veces | Voltaje del motor: | DC/AC 110V 220V |
| Mecanismo: | Carga de la energía de la primavera | Garantía: | 1 año |
| Alta luz: | Encima al disyuntor del vacío 4000A,Disyuntor del vacío 50KA,alto disyuntor de la capacidad de la ruptura |
||

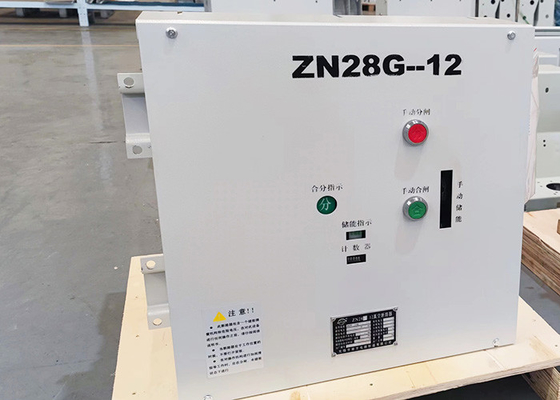

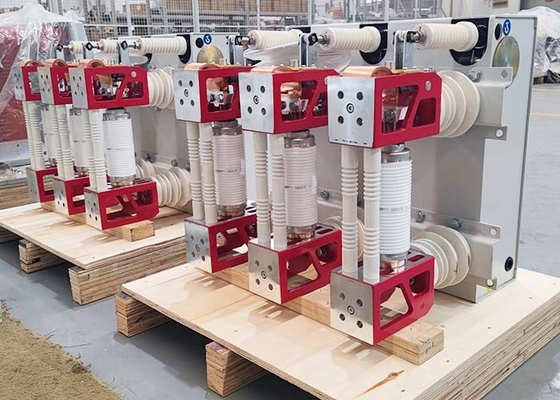

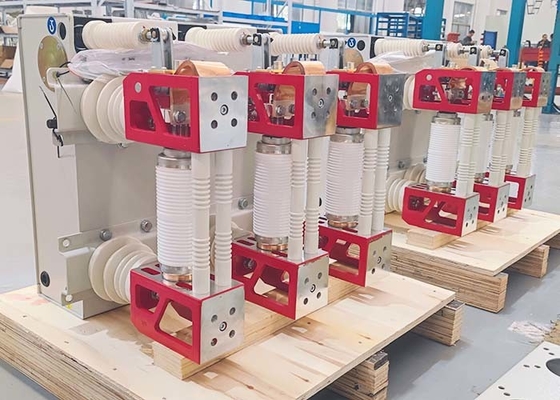

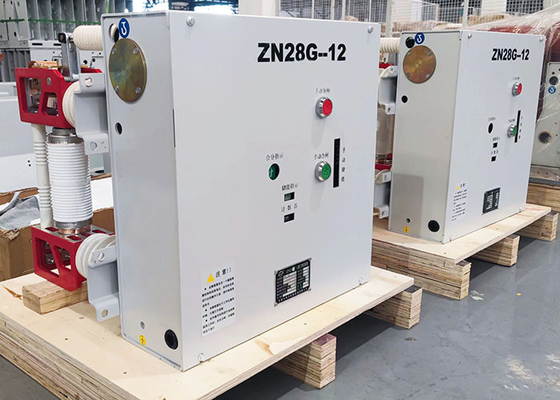

El disyuntor de alto voltaje interior del vacío de la CA ZN28G-12 es un equipo que cambia interior con la CA trifásica 50HZ y voltaje clasificado 12KV.
Características del disyuntor del vacío 12KV:
1. La estructura, tamaño pequeño simples y el mecanismo de funcionamiento es el tipo del almacenamiento de energía de la primavera.
2. Puede ser actuado por la fuente de la corriente ALTERNA o de corriente continua.
3. Instalación complted aislada compuesto de la estructura, tamaño pequeño, de poco ruido y fácil.
4. Arco-canales inclinados de cerámica y de cristal, con funcionamiento aislador del alto vacío y diseño especial, alta capacidad de la ruptura, resistencia larga y ningún peligro explosivo.
5. Según diversos requisitos de clientes, convenientes para toda clase de dispositivo de distribución.
Dimensión de montaje:
Montaje:
Parámetros técnicos:
| Artículos | Unidad | Fecha | |||
| Voltaje clasificado |
Kilovoltio |
12 | |||
| El impulso soporta voltaje clasificado | 75 | ||||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 42 | ||||
| Frecuencia clasificada | Herzios | 50 | |||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 | 40 |
| Corriente clasificada |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 | 40 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | 100 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | 100 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | |||
| Secuencia clasificada de la operación |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (en 40KA) |
||||
| Duración clasificada de la corriente del cortocircuito | S | 4 | |||
|
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada
|
630/400 | ||||
| Cortocircuito clasificado que rompe porcentaje actual del flujo de DC | el ≤35% | ||||
| Velocidad cerrada media | m/s | 0.6±0.2 | |||
| Velocidad de apertura media | m/s | 1.2±0.3 | |||
| Tiempo de apertura | ms | ≤60 | |||
| Hora de límite | ms | ≤80 | |||
| Vida mecánica | épocas | 10000 | |||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 30 | |||
| El desgaste permisible acumula el grueso de contactos móviles y estáticos | milímetro | 3 | |||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | |||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | |||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | |||
| Distancia de la abertura del contacto | milímetro | 11±1 | |||
| Movimiento del contacto | milímetro | 4±1 | |||
| Tiempo de despedida de contacto | ms | ≤2 | |||
|
Apertura y cierre trifásicos heterogeneidad |
ms | ≤2 | |||
| Amplitud de apertura del rebote del contacto | ms | ≤3 | |||
| Resistencia principal del circuito | Ω | ≤40 (≤25 en 40KA) | |||
