Detalles del producto
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: 3AV5-12
Condiciones de pago y envío
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Paquete de Plywooden
Tiempo de entrega: 20 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Modelo: |
3AV5-12 |
Fractura de capacidad: |
20, 25, 31,5, 40KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecánica: |
20000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
tipos: |
retirable, inmóvil, lado-montado |
Garantía: |
1 año |
Modelo: |
3AV5-12 |
Fractura de capacidad: |
20, 25, 31,5, 40KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecánica: |
20000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
tipos: |
retirable, inmóvil, lado-montado |
Garantía: |
1 año |

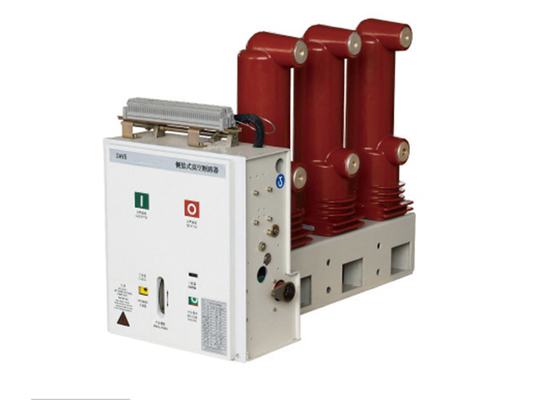

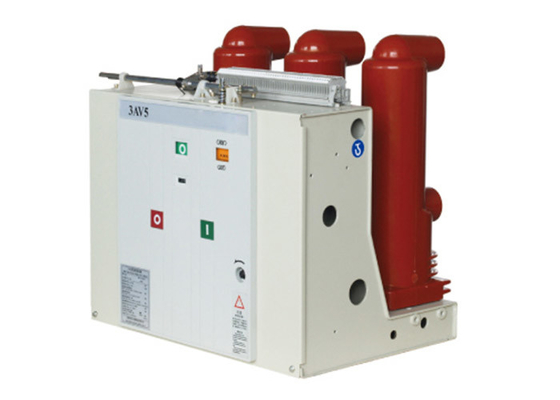

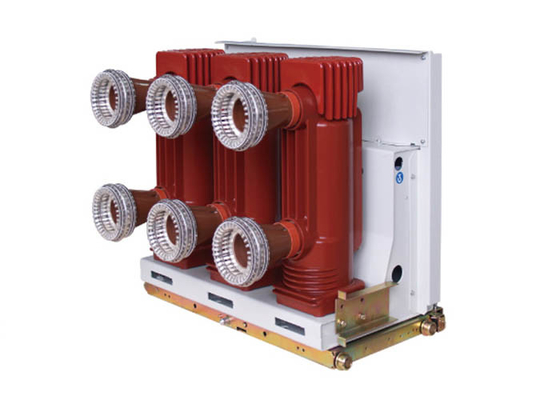

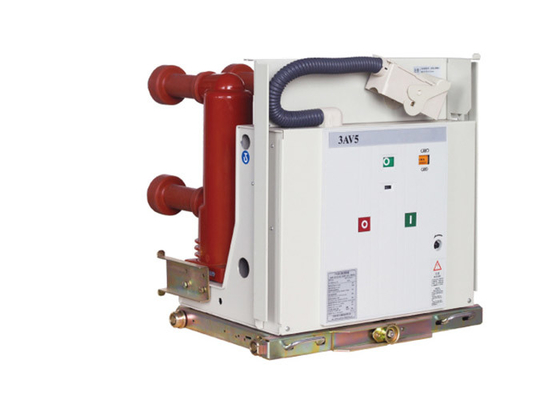

La serie del disyuntor 3AV5 es dispositivo de distribución de alto voltaje interior, conveniente para el voltaje clasificado 12 kilovoltios, frecuencia sistema eléctrico trifásico de 50 herzios, como la protección y dispositivos del control, con alta confiabilidad, la operación fácil, el mantenimiento simple y otras características. El disyuntor se puede utilizar para el medio-tipo dispositivo de distribución y transformación fija del dispositivo de distribución así como sin aceite. Debido a las ventajas especiales del disyuntor del vacío, es especialmente conveniente por la operación frecuente que requiere la corriente clasificada, o muchas veces de romper la corriente del cortocircuito. El disyuntor del vacío 3AV5 tiene tres modos de la instalación: el tipo fijado, el tipo de la extracción y el lado montaron. Para los requisitos especiales, entre en contacto con por favor el fabricante.
Parámetros técnicos:
| Artículos | Unidad | Fecha | |||
| Voltaje clasificado |
Kilovoltio |
12 | |||
| El impulso soporta voltaje clasificado | 75 | ||||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 42 | ||||
| Frecuencia clasificada | Herzios | 50~60 | |||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 | 40 |
| Corriente clasificada |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 | 40 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | 100 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | 100 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | |||
| Secuencia clasificada de la operación |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (en 40KA) |
||||
|
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada
|
630/400 (40KA 800/400) | ||||
| Cortocircuito clasificado que rompe porcentaje actual del flujo de DC | el ≤35% | ||||
| Tiempo de apertura (voltaje clasificado) | ms | 20-50 | |||
| Hora de límite (voltaje clasificado) | ms | 30-70 | |||
| Vida mecánica | épocas | 20000 | |||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 50 (40KA 30) | |||
| Permisible lleve para acumular el grueso de contactos móviles y estáticos | milímetro | 3 | |||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | |||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | |||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | |||
| Poder clasificado del motor del almacenamiento de energía | w | 80 | |||
| Distancia de la abertura del contacto | milímetro | 11±1 | |||
| Movimiento del contacto | milímetro | 3.5±1 | |||
| Tiempo de despedida de contacto | ms | ≤2 (40KA ≤3) | |||
|
Apertura y cierre trifásicos heterogeneidad |
ms | ≤2 | |||
| Velocidad cerrada media *1 | m/s | 0.9-1.3 | |||
| Speed*2 de cierre medio | m/s | 0.4-0.8 | |||
| Resistencia principal del circuito | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (sobre 2500A) |
|||
