Detalles del producto
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: VS1-12 (ZN63A)
Condiciones de pago y envío
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Paquete de Plywooden
Tiempo de entrega: 20 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Modelo: |
VS1 (ZN63A) - 12KV |
Fractura de capacidad: |
20, 25, 31,5, 40KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Tipo: |
Vacío |
Garantía: |
1 año |
Modelo: |
VS1 (ZN63A) - 12KV |
Fractura de capacidad: |
20, 25, 31,5, 40KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Tipo: |
Vacío |
Garantía: |
1 año |

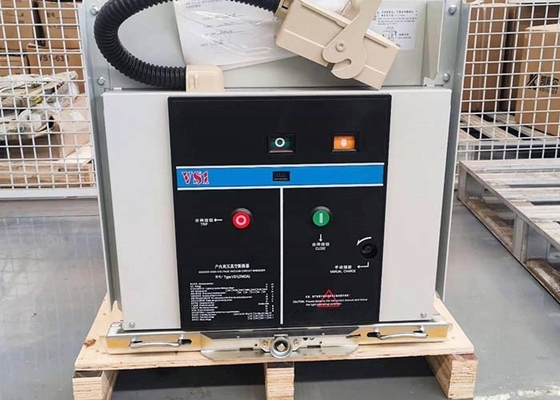

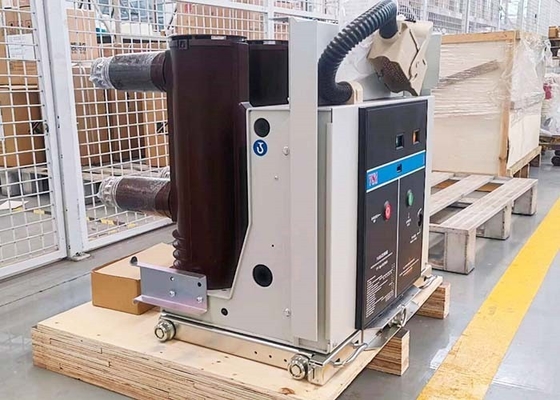

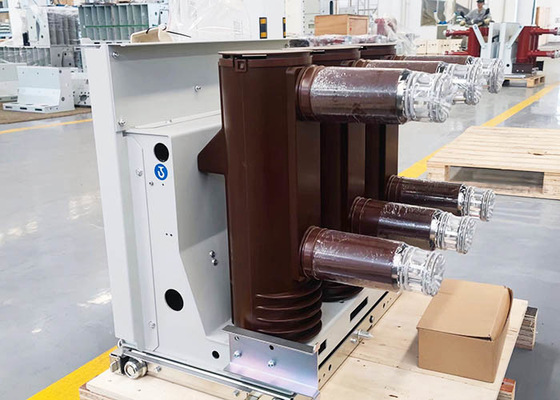

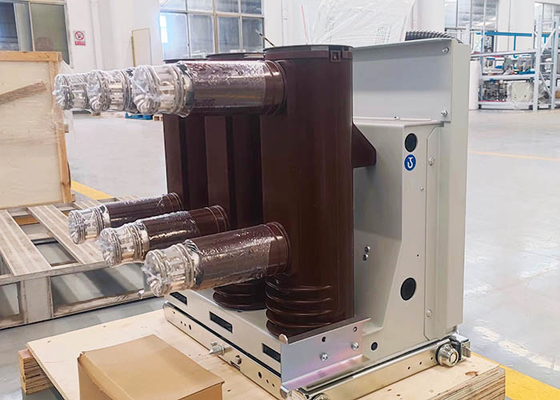

El disyuntor de alto voltaje interior del vacío VS1-12 (ZN63A) adopta la forma aislador cerrada e instala el plisado interior y exterior en el cilindro aislador principal. Su distancia comparativa del arrastramiento alcanza el estándar del DL. Los caracteres excelentes del disyuntor son como sigue: aislamiento tamaño pequeño, confiable, ninguna contaminación, funcionamiento antiexplosivo, estable, parámetros técnicos exactos, ciclo largo del mantenimiento y así sucesivamente.
El disyuntor de alto voltaje interior del vacío VS1-12 (ZN63A) es un tipo fijo disyuntor desarrollado y diseñado en base del tipo VS1 de la carretilla de mano. Puede hacer juego con los gabinetes tales como XGN2, GG1A y GGX2 y substituir el triturador viejo descalificado (eg. disyuntor del aceite). El disyuntor posee muchos méritos, tales como pocos cambios, inversión baja, hora fácil de la instalación y del ahorro.
Parámetros técnicos:
| Artículos | Unidad | Fecha | |||
| Voltaje clasificado |
Kilovoltio | 12 | |||
| El impulso soporta voltaje clasificado | 75 | ||||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 42 | ||||
| Frecuencia clasificada | Herzios | 50 | |||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 | 40 |
| Corriente clasificada | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 | 40 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | 100 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | 100 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | |||
| Secuencia clasificada de la operación | O-0.3S-CO 180S-CO | ||||
| Duración clasificada de la corriente del cortocircuito | S | 4 | |||
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada | 630/400 (40KA es 800/400) | ||||
| Avalancha clasificada del banco del condensador que hace actual | KA | 12,5 (Frequency≤1000Hz) | |||
| Tiempo de apertura (voltaje clasificado) | ms | 20~50 | |||
| Hora de límite (voltaje clasificado) | ms | 35~70 | |||
| Vida mecánica | épocas | 10000 | |||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 50 (40KA es 30) | |||
| El desgaste permisible acumula el grueso de contactos móviles y estáticos | milímetro | 3 | |||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | |||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | |||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | |||
| Poder clasificado del motor del almacenamiento de energía | w | 70 | |||
| Tiempo de almacenamiento de energía | s | ≤15S | |||
| Distancia de la abertura del contacto | milímetro | 11±1 | |||
| Movimiento del contacto | milímetro | 3.5±1 | |||
| Tiempo de despedida de contacto | ms | ≤2 (40KA≤3) | |||
Apertura y cierre trifásicos heterogeneidad | ms | ≤2 | |||
| Velocidad de apertura media (frente 8m m) | m/s | 0.9~1.3 | |||
| Velocidad cerrada media | m/s | 0.5~0.8 (40KA es 0.5~0.9) | |||
| Amplitud de apertura del rebote del contacto | ms | ≤3 | |||
| Resistencia principal del circuito | Ω | ≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (sobre 2500A) | |||
| Presión de cierre del contacto | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
