Tipo 24KV de alto voltaje interior de la carretilla de mano del disyuntor del vacío de la serie VS1-24

1 sistema
MOQ
negotiable
Precio
Tipo 24KV de alto voltaje interior de la carretilla de mano del disyuntor del vacío de la serie VS1-24
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Modelo: VS1 (ZN63A) - 24KV
Fractura de capacidad: 20, 25, 31.5KA
Voltaje clasificado: 24KV
Corriente clasificada: 630A, 1250A, 1600A, 2000A, 2500A, 3150A
Vida mecánica: 10000 veces
Voltaje del motor: DC/AC 110V 220V
Tipo: Vacío
Garantía: 1 año
Resaltar:

Carretilla de mano del disyuntor del vacío

,

Disyuntor de alto voltaje del vacío 24KV

,

disyuntor del vacío 3150A
Información básica
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: VS1-24KV
Pago y Envío Términos
Detalles de empaquetado: Paquete de Plywooden
Tiempo de entrega: 20 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Descripción de producto

Interruptor automático de vacío de alta tensión para interiores VS1-24/1250-31.5

El interruptor automático de vacío de alta tensión para interiores de la serie VS1-24 está mejorado y diseñado sobre la base del VD4-24 de la empresa ABB por nuestra empresa.



1. El circuito principal adopta aislamiento compuesto.

2. El cortacircuitos de vacío es producido por fabricantes de primera calidad y también podemos instalar el cortacircuitos de vacío extranjero según los requisitos del usuario.

3. Corriente nominal: 630A~3150A. Corriente nominal de interrupción de cortocircuito: 20K~31.5KA.

4. Resistencia mecánica: 20.000 veces.

5. Ha pasado la prueba de conmutación de capacidad eléctrica y no hay reencendido.

6. Se puede utilizar en la región de meseta de 12KV de tensión y 4.500 metros de altitud.

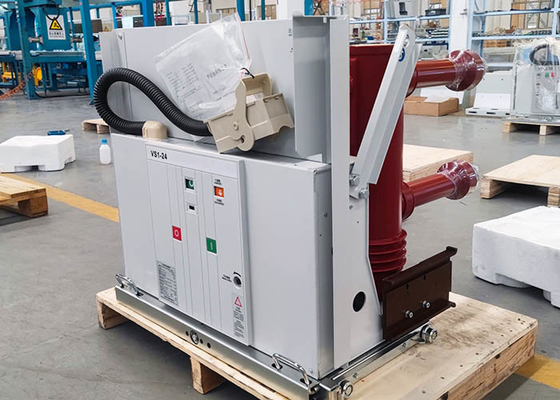

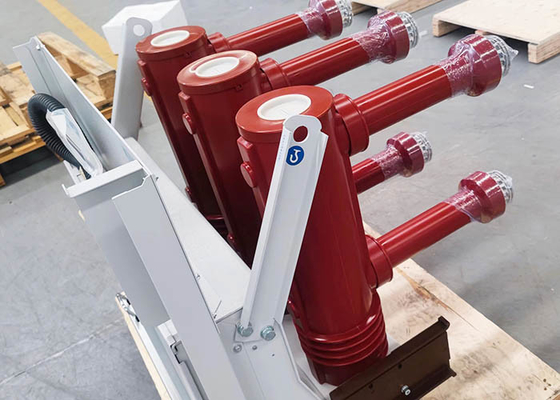

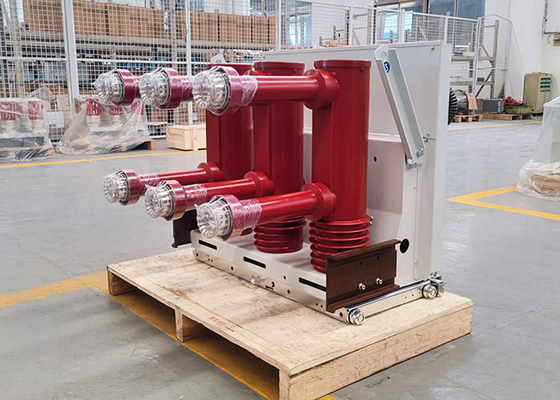

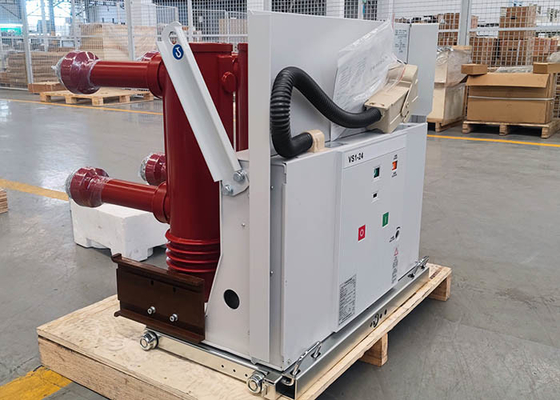

Tipo 24KV de alto voltaje interior de la carretilla de mano del disyuntor del vacío de la serie VS1-24 0

Parámetros técnicos:

Artículos Unidad Fecha
Tensión nominal



KV

 24
Tensión nominal de resistencia al impulso 125
Tensión nominal de resistencia a la frecuencia industrial de corta duración (1min) 65
Frecuencia nominal Hz 50
Corriente nominal de interrupción de cortocircuito KA 20 25 31.5
Corriente nominal A

630

1250

630

1250

1250 1600

2000 2500 3150
Corriente nominal de resistencia de corta duración KA 20 25 31.5
Corriente pico tolerable nominal 50 63 80
Corriente nominal de cierre de cortocircuito (valor pico) 50 63 80
Tensión de resistencia a la frecuencia industrial del circuito secundario (1min) V 2000
Secuencia de operación nominal   Abrir－0.3S－Cerrar Abrir 180S－Cerrar Abrir
Duración nominal de la corriente de cortocircuito S 4

Corriente nominal de interrupción de banco de capacitores simple/back-to-back

Establecer la corriente de interrupción



 A 400/400
Tiempo de apertura (tensión nominal) ms 20～50
Tiempo de cierre (tensión nominal) ms 35～70
Vida mecánica veces 10000
Veces de interrupción de corriente nominal de cortocircuito veces 20
Espesor acumulado de desgaste admisible de los contactos móviles y estáticos mm 3
Tensión nominal de funcionamiento de cierre v AC110/220 DC110/220
Tensión nominal de funcionamiento de apertura v AC110/220 DC110/220
Tensión nominal del motor de almacenamiento de energía v AC110/220 DC110/220
Potencia nominal del motor de almacenamiento de energía w 70
Tiempo de almacenamiento de energía s ≤15S
Distancia de apertura de contacto mm 14±1
Carrera de contacto mm 3.5±1
Tiempo de rebote de contacto ms ≤2

Apertura y cierre trifásicos

heterogeneidad

 ms ≤2
Velocidad media de apertura (8 mm delanteros) m/s 1.4±0.2
Velocidad media de cierre m/s 0.7±0.2
Amplitud de rebote de contacto de apertura ms ≤2
Resistencia del circuito principal Ω

≤80(630A) ≤60(1250A)

≤40(1600～2000A) ≤25(por encima de 2500A)
