| Lugar de origen: | China |
| Nombre de la marca: | Metalwork |
| Certificación: | CE, ISO, CCC |
| Número de modelo: | VS1-12KV |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de Plywooden |
| Tiempo de entrega: | 20 días |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 100 sistemas por mes |
| Modelo: | VS1-12KV/1250-31.5 | Fractura de capacidad: | 31.5KA |
|---|---|---|---|
| Voltaje clasificado: | 12KV | Corriente clasificada: | 1250A |
| Vida mecánica: | 10000 veces | Voltaje del motor: | DC/AC 110V 220V |
| Mecanismo: | Carga de la energía de la primavera | Garantía: | 1 año |
| Alta luz: | Disyuntor retirable interior del vacío,disyuntor interior del vacío 1250a,Disyuntor interior del vacío para el dispositivo de distribución |
||
Uso:
Para las empresas industriales y mineras, las centrales eléctricas, las subestaciones y otra transmisión y sistemas de distribución para el control y la protección de instalaciones eléctricas, y conveniente para los lugares frecuentes de la operación.

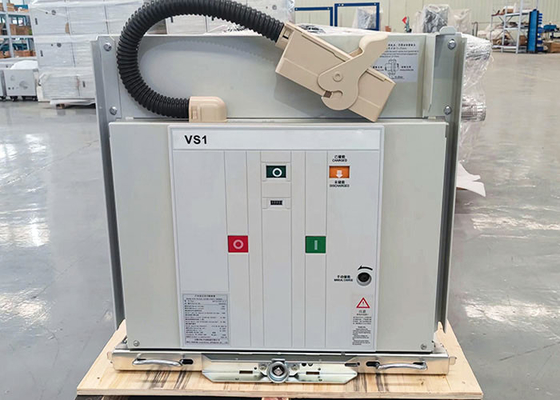

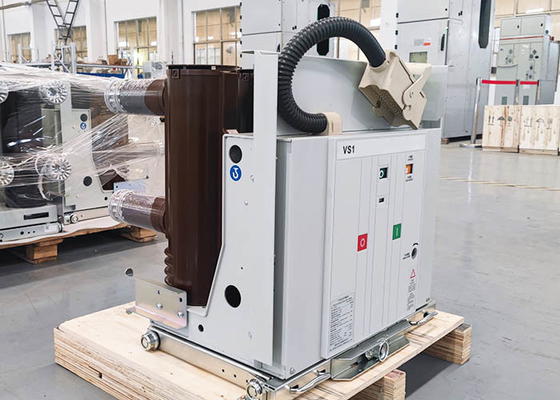

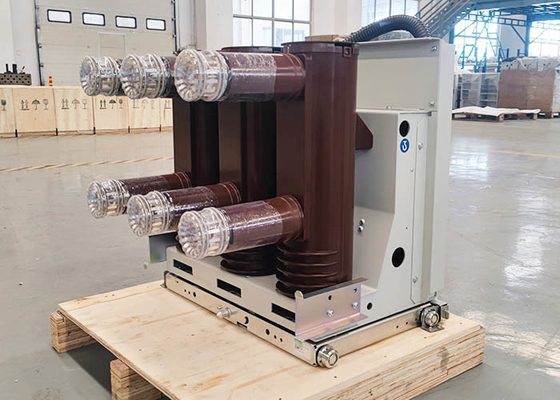

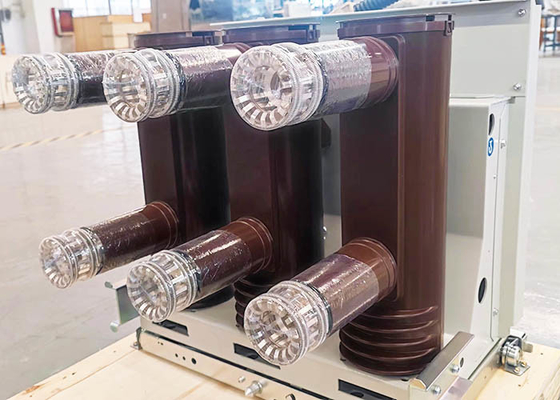

Descripción del disyuntor de alto voltaje interior del vacío de VS1-12KV:
El disyuntor de alto voltaje interior del vacío de la CA del modelo de VS1-12KV es un tipo de holístico y dispositivo de distribución de alto voltaje totalmente sellado, tiene la dimensión compacta y pequeño volumen. El VCB se aplica al sistema eléctrico del voltaje clasificado 7.2~12KV, trifásico y CA 50/60Hz. Es aplicable en ocasiones con operaciones frecuentes, actuando para proteger y para controlar la línea y el aparato eléctrico. El producto se ajusta a GB1984-2003, IEC56, JB3855-1996 y DL/T403-1999 y tipo prueba de los pasos.
Tecnología y detalles:
Parámetros técnicos:
| Artículos | Unidad | Fecha | |||
| Voltaje clasificado |
Kilovoltio |
12 | |||
| El impulso soporta voltaje clasificado | 75 | ||||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 42 | ||||
| Frecuencia clasificada | Herzios | 50 | |||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 | 40 |
| Corriente clasificada |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 | 40 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | 100 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | 100 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | |||
| Secuencia clasificada de la operación | O-0.3S-CO 180S-CO | ||||
| Duración clasificada de la corriente del cortocircuito | S | 4 | |||
|
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada |
630/400 (40KA es 800/400) | ||||
| Avalancha clasificada del banco del condensador que hace actual | KA | 12,5 (Frequency≤1000Hz) | |||
| Tiempo de apertura (voltaje clasificado) | ms | 20~50 | |||
| Hora de límite (voltaje clasificado) | ms | 35~70 | |||
| Vida mecánica | épocas | 10000 | |||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 50 (40KA es 30) | |||
| El desgaste permisible acumula el grueso de contactos móviles y estáticos | milímetro | 3 | |||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | |||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | |||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | |||
| Poder clasificado del motor del almacenamiento de energía | w | 70 | |||
| Tiempo de almacenamiento de energía | s | ≤15S | |||
| Distancia de la abertura del contacto | milímetro | 11±1 | |||
| Movimiento del contacto | milímetro | 3.5±1 | |||
| Tiempo de despedida de contacto | ms | ≤2 (40KA≤3) | |||
|
Apertura y cierre trifásicos heterogeneidad |
ms | ≤2 | |||
| Velocidad de apertura media (frente 8m m) | m/s | 0.9~1.3 | |||
| Velocidad cerrada media | m/s | 0.5~0.8 (40KA es 0.5~0.9) | |||
| Amplitud de apertura del rebote del contacto | ms | ≤3 | |||
| Resistencia principal del circuito | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (sobre 2500A) |
|||
| Presión de cierre del contacto | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
