Detalles del producto
Lugar de origen: China
Nombre de la marca: Metalwork
Certificación: CE, ISO, CCC
Número de modelo: VS1-12KV
Condiciones de pago y envío
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Paquete de Plywooden
Tiempo de entrega: 20 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 100 sistemas por mes
Modelo: |
VS1 (ZN63A) - 12KV |
Fractura de capacidad: |
20, 25, 31,5, 40KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Tipo: |
Vacío |
Garantía: |
1 año |
Modelo: |
VS1 (ZN63A) - 12KV |
Fractura de capacidad: |
20, 25, 31,5, 40KA |
Voltaje clasificado: |
12KV |
Corriente clasificada: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Vida mecánica: |
10000 veces |
Voltaje del motor: |
DC/AC 110V 220V |
Tipo: |
Vacío |
Garantía: |
1 año |

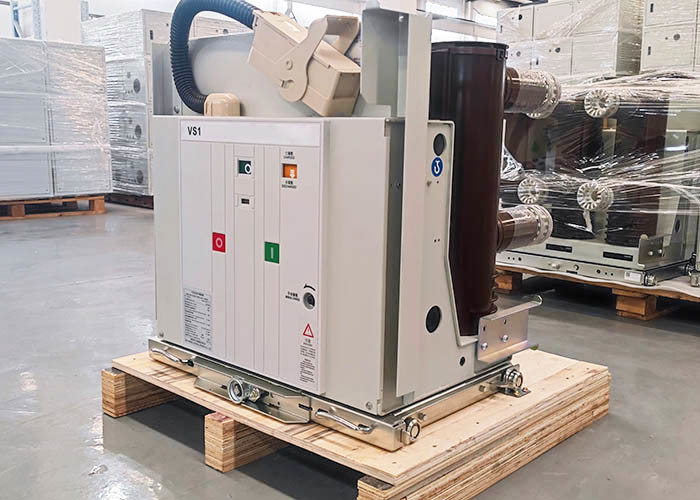

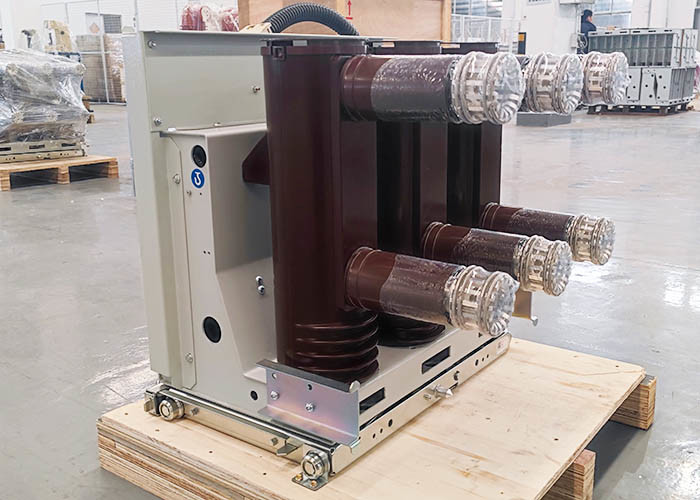

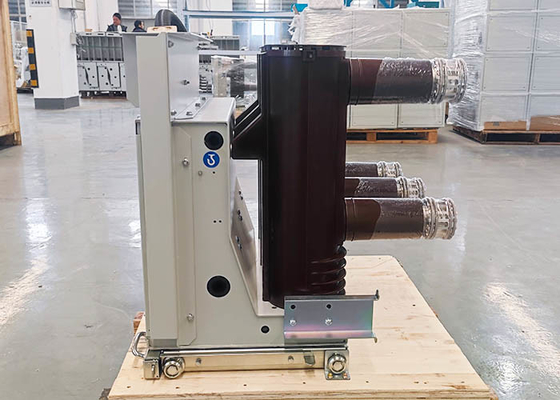

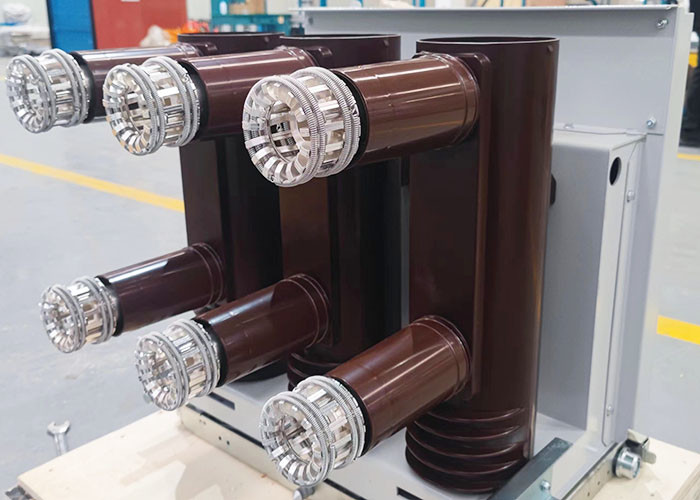

El tipo VS1 (ZN63A) disyuntor de alto voltaje interior del vacío es el voltaje clasificado 12KV, 24KV, dispositivo de distribución de alto voltaje interior trifásico de la CA 50HZ, equipado del motor ---- el mecanismo de funcionamiento de la primavera, puede realizar eléctrico y la transferencia manual y el cierre, se pueden cargar en el dispositivo de distribución de la mano, se pueden también hacer juego con el dispositivo de distribución fijo. El disyuntor fijo se puede añadir con el dispositivo de seguridad especial para cubrir las necesidades de gabinetes fijos tales como XGN2 y GG1A. Al mismo tiempo, el disyuntor del vacío 24KV se puede también aplicar al sistema de distribución 12KV en las áreas de la meseta (hasta 4000 metros sobre nivel del mar).
Características principales del disyuntor de alto voltaje interior del vacío de VS1-12KV:
1. Es conveniente para el ajuste debido al disyuntor del vacío adoptar el diseño de cámara de formación de arcos está situado en la parte superior, el mecanismo de funcionamiento está situado en el plumón.
2. Adopta la estructura de la combinación de aire y de material de aislamiento compuesto orgánico.
3. Mecanismo de funcionamiento simple de la primavera, 10000 veces de funcionamiento.
4. Funcionamiento de autoretención liso y bueno debido al mecanismo de la propulsión del ventaja-tornillo.
Parámetros técnicos:
| Artículos | Unidad | Fecha | |||
| Voltaje clasificado |
Kilovoltio |
12 | |||
| El impulso soporta voltaje clasificado | 75 | ||||
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 42 | ||||
| Frecuencia clasificada | Herzios | 50 | |||
| Fractura clasificada del cortocircuito actual | KA | 20 | 25 | 31,5 | 40 |
| Corriente clasificada |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A corto plazo clasificados soportan la corriente | KA | 20 | 25 | 31,5 | 40 |
| Corriente tolerable máxima clasificada | 50 | 63 | 80 | 100 | |
| Cortocircuito clasificado que hace actual (valor máximo) | 50 | 63 | 80 | 100 | |
| La frecuencia de poder secundaria del circuito soporta el voltaje (1min) | V | 2000 | |||
| Secuencia clasificada de la operación | O-0.3S-CO 180S-CO | ||||
| Duración clasificada de la corriente del cortocircuito | S | 4 | |||
|
Clasificado escoja/banco continuo de la capacitancia que rompe la corriente Corriente de fractura determinada |
630/400 (40KA es 800/400) | ||||
| Avalancha clasificada del banco del condensador que hace actual | KA | 12,5 (Frequency≤1000Hz) | |||
| Tiempo de apertura (voltaje clasificado) | ms | 20~50 | |||
| Hora de límite (voltaje clasificado) | ms | 35~70 | |||
| Vida mecánica | épocas | 10000 | |||
| Cortocircuito clasificado que rompe épocas de fractura actuales | épocas | 50 (40KA es 30) | |||
| El desgaste permisible acumula el grueso de contactos móviles y estáticos | milímetro | 3 | |||
| Voltaje de funcionamiento cerrado clasificado | v | AC110/220 DC110/220 | |||
| Voltaje de funcionamiento de apertura clasificado | v | AC110/220 DC110/220 | |||
| Voltaje clasificado del motor del almacenamiento de energía | v | AC110/220 DC110/220 | |||
| Poder clasificado del motor del almacenamiento de energía | w | 70 | |||
| Tiempo de almacenamiento de energía | s | ≤15S | |||
| Distancia de la abertura del contacto | milímetro | 11±1 | |||
| Movimiento del contacto | milímetro | 3.5±1 | |||
| Tiempo de despedida de contacto | ms | ≤2 (40KA≤3) | |||
|
Apertura y cierre trifásicos heterogeneidad |
ms | ≤2 | |||
| Velocidad de apertura media (frente 8m m) | m/s | 0.9~1.3 | |||
| Velocidad cerrada media | m/s | 0.5~0.8 (40KA es 0.5~0.9) | |||
| Amplitud de apertura del rebote del contacto | ms | ≤3 | |||
| Resistencia principal del circuito | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (sobre 2500A) |
|||
| Presión de cierre del contacto | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
